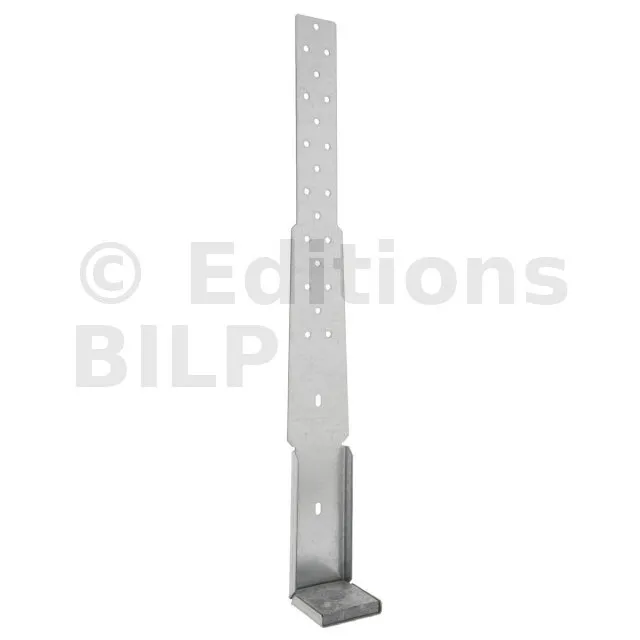

Ancrage pour montants d’ossature multi-applications 55x484x53mm épaisseur 2mm - Réf. MAH485/2
L‘ancrage pour montant d’ossature MAH485/2 et sa rondelle sont préconisés pour renforcer les murs à ossature bois soumis à des efforts de soulèvement.
-
RéférenceMAH485/2
-
Epaisseur2mm
-
FabricationFrançaise
-
MatériauMAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 ; Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud
-
MarqueSIMPSON Strong-Tie
-
ContenuAncrage pour montants d'ossature multi-applications + Rondelle US50/50/8G
-
Perçages Aile B1Ø18
-
Perçages Aile A23Ø5
-
Largeur (E)40mm
-
Profondeur (D)12mm
-
Largeur55mm
Caractéristiques
Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;
Matière
- MAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur : 2 mm),
- Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud (épaisseur : 8mm)..
Avantages
- Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,

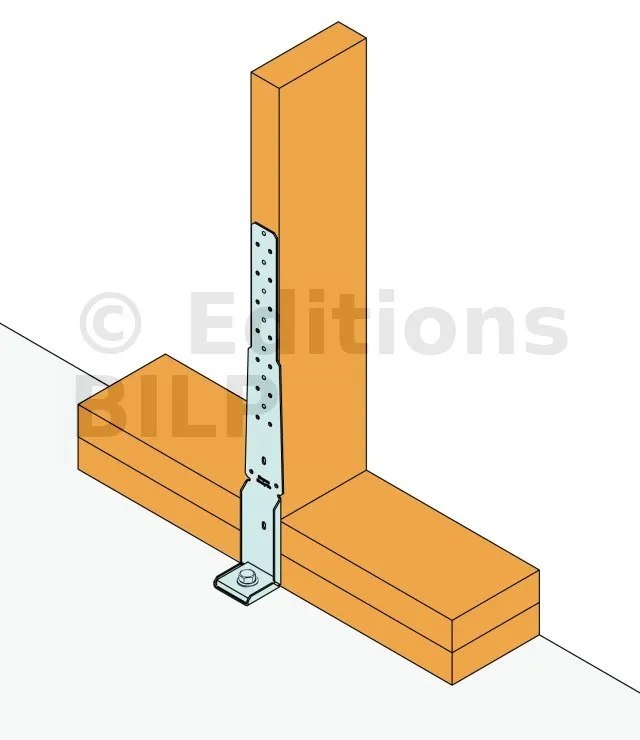

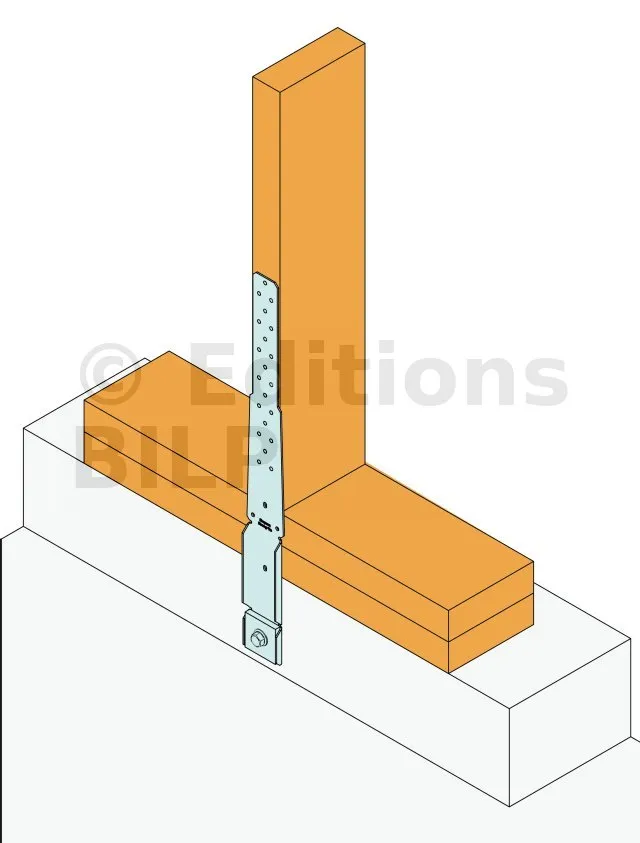

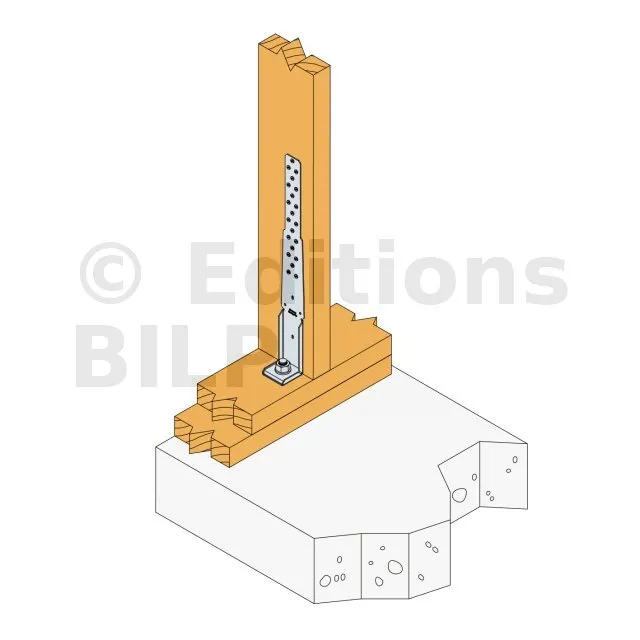

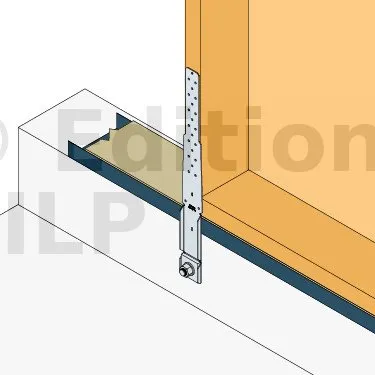

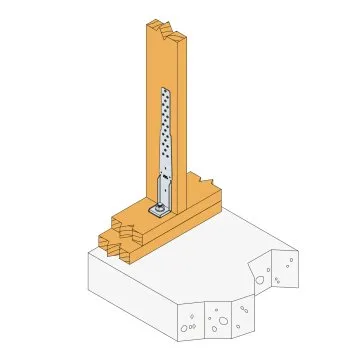

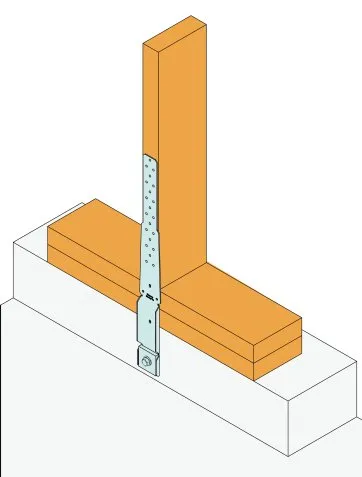

- Sa double configuration (pliable sur chantier) lui permet d‘ancrer solidement le mur ossature bois sur un acrotère ou sur la dalle béton (préconisé en zone sismique),
- Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant,
- Rondelle fournie et pré-montée sur l’équerre.
Applications
Support
- Porteur : bois, béton,
- Porté : bois.
Domaines d’utilisation
- Montants ossature bois.
Données techniques

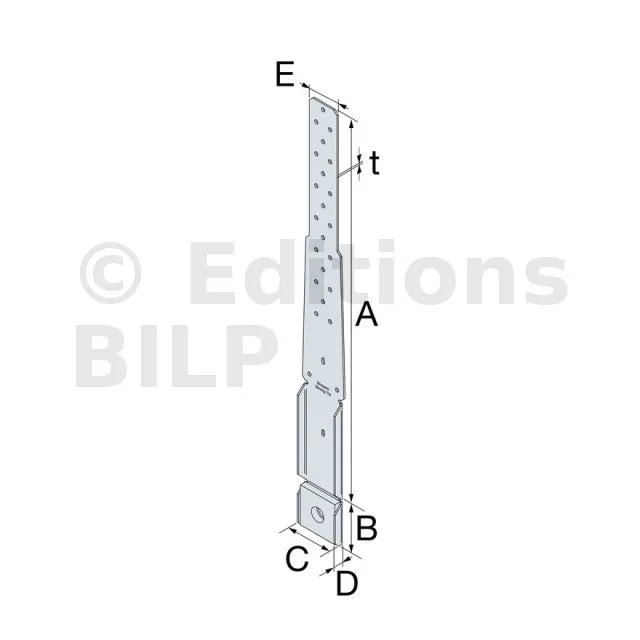

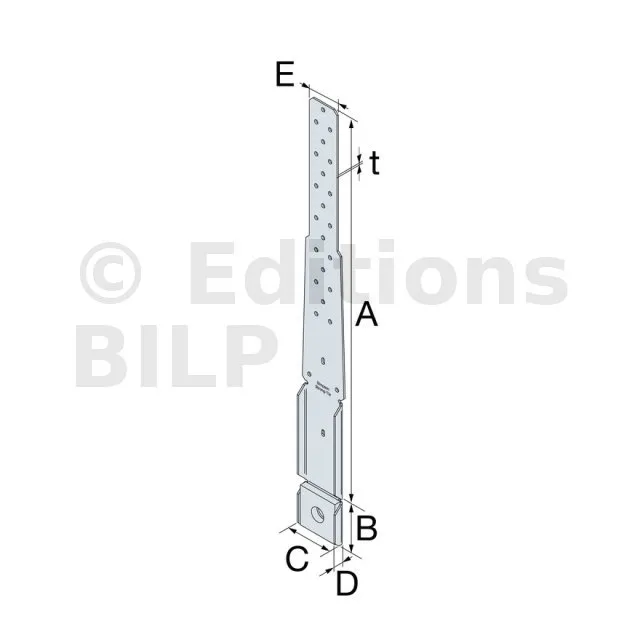

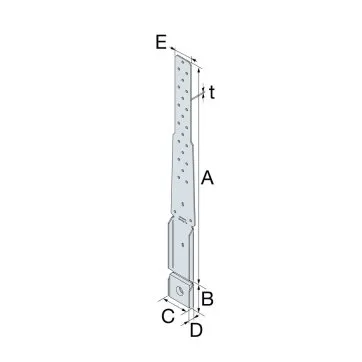

Dimensions
Réalisez des joints en silicone pour assurer une étanchéité parfaite entre le bâtiment existant et l’extension.
Pour une étanchéité optimale, il est essentiel de mettre des rubans adhésifs aux niveaux des jonctions et/ou des recouvrements. Ces rubans doivent être réfléchissants, tels que l’écran pare-vapeur.
| Références | Dimensions poutre [mm] | Dimensions [mm] | Aile A | Aile B | |||||
|---|---|---|---|---|---|---|---|---|---|
| Largeur | A | B | C | D | E | t | Ø5 | Ø18 | |
| Min | |||||||||
| MAH485/2 | 45 | 484 | 53 | 55 | 12 | 40 | 2 | 23 | 1 |

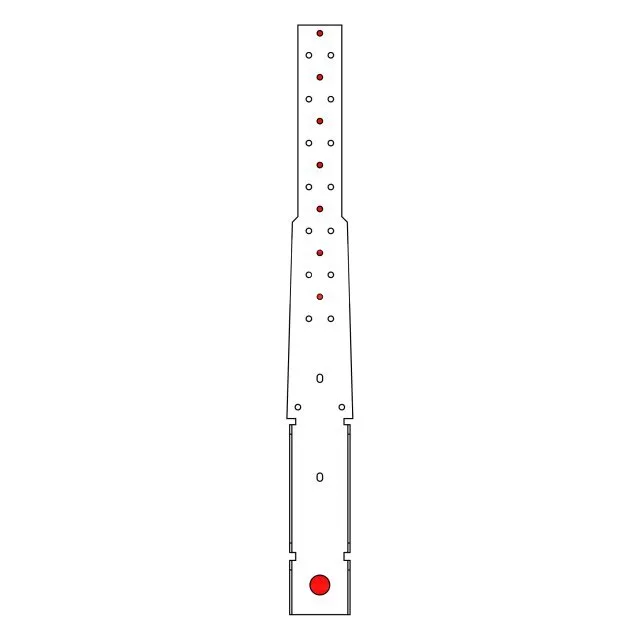

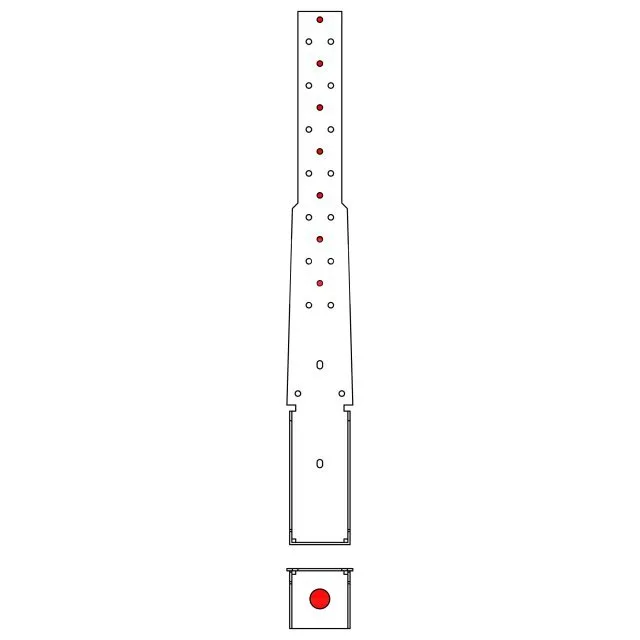

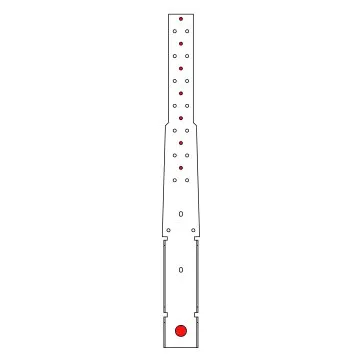

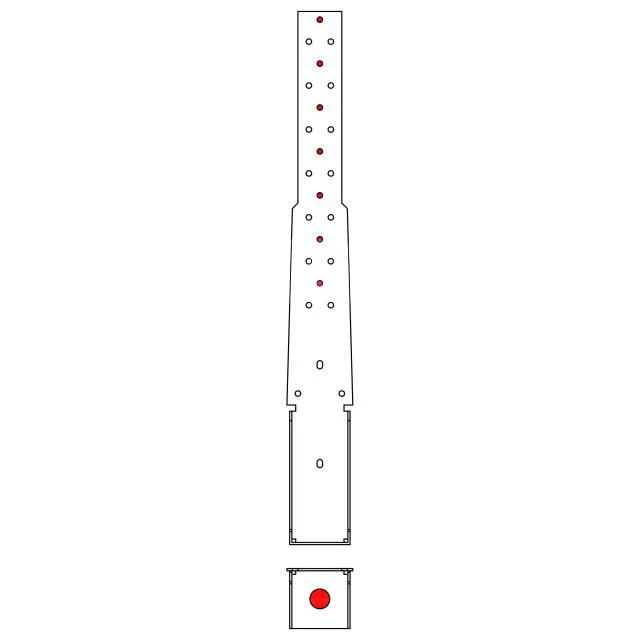

Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum
Réalisez des joints en silicone pour assurer une étanchéité parfaite entre le bâtiment existant et l’extension.
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 7 | CNA | 1 | Ø16 | min(8.7 ;18.7/kmod) | min(9.6 ;18.7/kmod) | min(11.6 ;18.7/kmod) | min(12.3 ;18.7/kmod) | min(8.7 ;24.6/kmod) | min(9.6 ;24.6/kmod) | min(11.6 ;24.6/kmod) | min(12.3 ;24.6/kmod) |
Il est possible d’augmenter la reprise de charge au soulèvement du MAH485/2 en l’associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d’information, consultez la partie "Mise en œuvre" ainsi que notre ETE-07/0285.

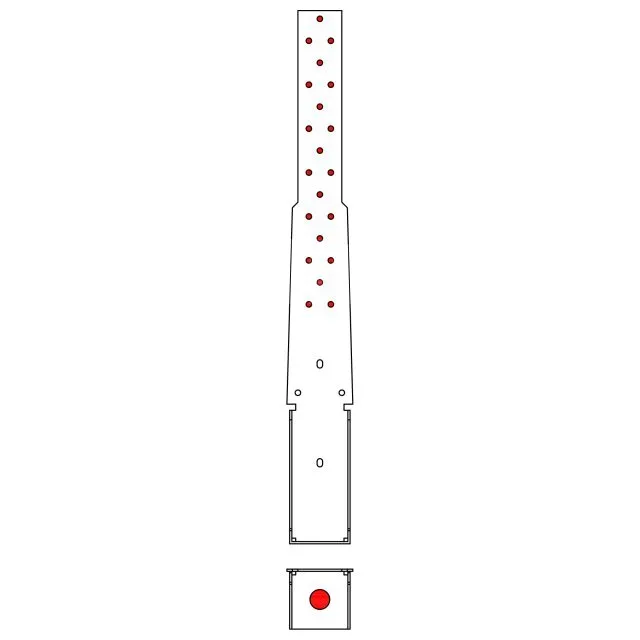

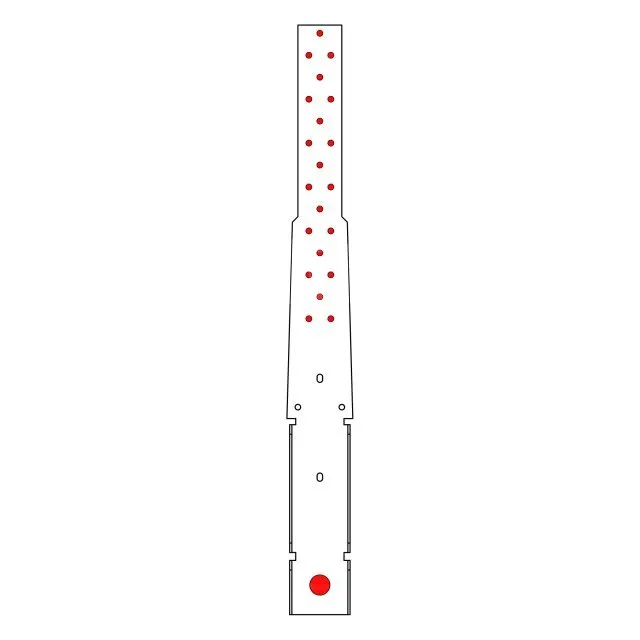

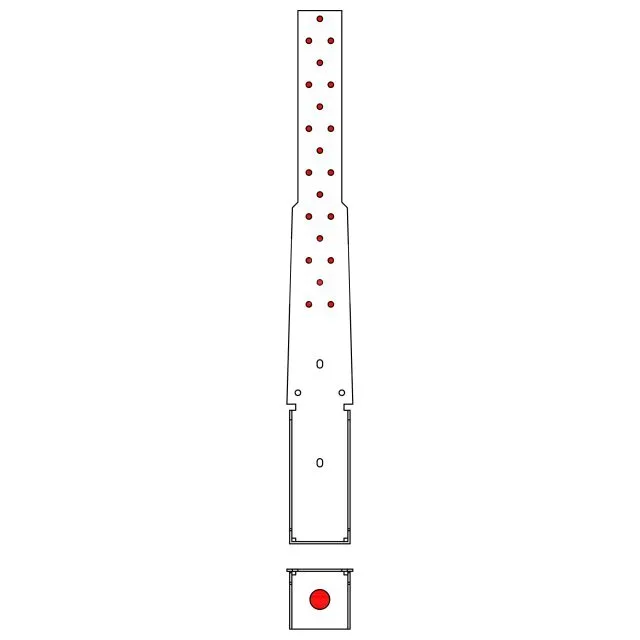

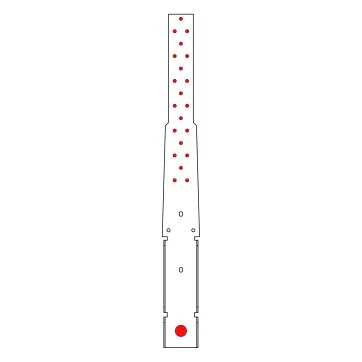

Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum
Utilisez une scie à placo pour couper le rouleau. Tournez-le pour bien voir la ligne de coupe et pour être bien précis.
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 21 | CNA | 1 | Ø16 | min(22.1 ;18.7/kmod) | min(24.3 ;18.7/kmod) | min(29.5 ;18.7/kmod) | min(31.4 ;18.7/kmod) | min(22.1 ;24.6/kmod) | min(24.3 ;24.6/kmod) | min(29.5 ;24.6/kmod) | min(31.4 ;24.6/kmod) |
Il est possible d’augmenter la reprise de charge au soulèvement du MAH485/2 en l’associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d’information, consultez la partie "Mise en œuvre" ainsi que notre ETE-07/0285.

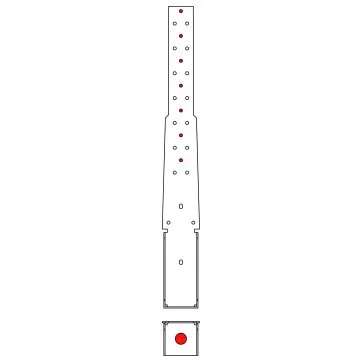

Valeurs Caractéristiques simplifiées - Bois sur support rigide - Clouage minimum
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A Plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 7 | CNA | 1 | Ø16 | 8.7 | 9.6 | 11.6 | 12.3 | 8.7 | 9.6 | 11.6 | 12.3 |
Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l’EC5 (EN 1995) - kmod = 0,9. Pour des durées de charge et des classes de service différentes, se référer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.

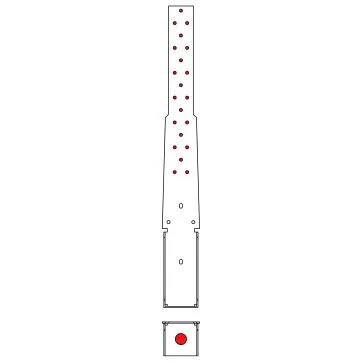

Valeurs Caractéristiques simplifiées - Bois sur support rigide - Clouage maximum
Utilisez une scie à placo pour couper le rouleau. Tournez-le pour bien voir la ligne de coupe et pour être bien précis.
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A Plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 21 | CNA | 1 | Ø16 | 17 | 17 | 17 | 17 | 22.1 | 22.4 | 22.4 | 22.4 |
Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l’EC5 (EN 1995) - kmod = 0,9. Pour des durées de charge et des classes de service différentes, se référer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur béton :

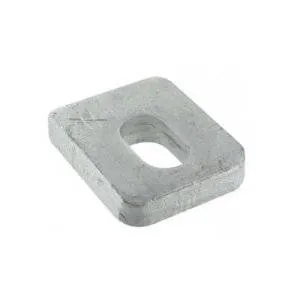

La rondelle US50/50/8G est fournie avec l’ancrage MAH485/2.
- Cheville mécanique : WA M16-151/30,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.
Sur bois :
- Pointes annelées : CNA Ø4,0x35 ou CNA Ø4,0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).
Mise en œuvre
- Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisément les distances aux bords,
- Quelle que soit la configuration, l’utilisation de la rondelle US50/50/8G (fournie) est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous.
Installation avec feuillard :

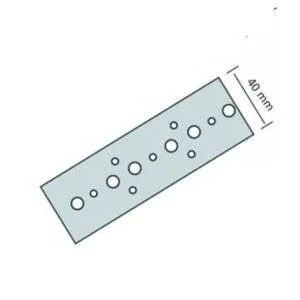

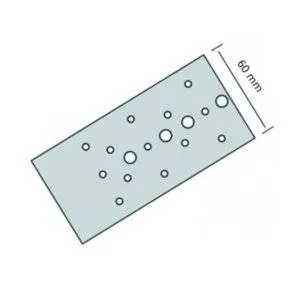

- Le MAH485/2 est compatible avec les feuillards perforés FP40/2 et FP60/2, sous la condition suivante : le nombre maximum de fixations sur la partie feuillard FP seul doit être égal au nombre de fixations sur la partie MAH + FP,
- Consultez les plans de clouage ainsi que les caractéristiques techniques dans l’ETE-07/0285.
Préconisation d’emploi :

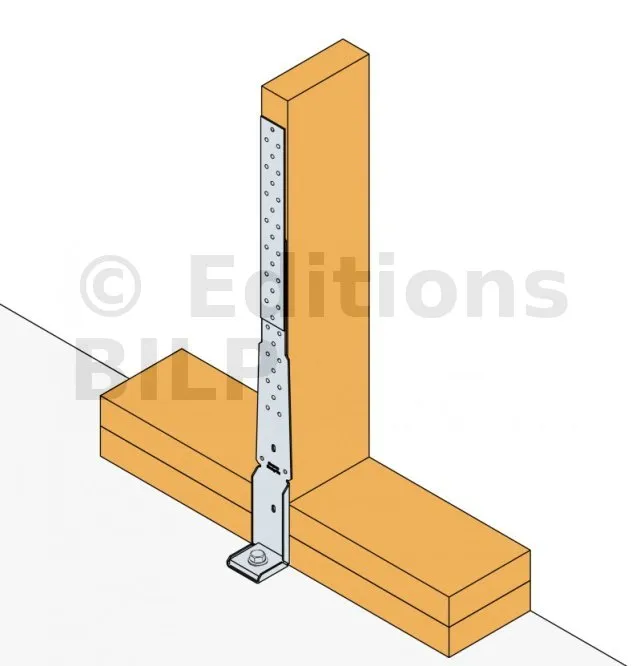

L’utilisation de l‘ancrage MAH + rondelle US50/50/8G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
