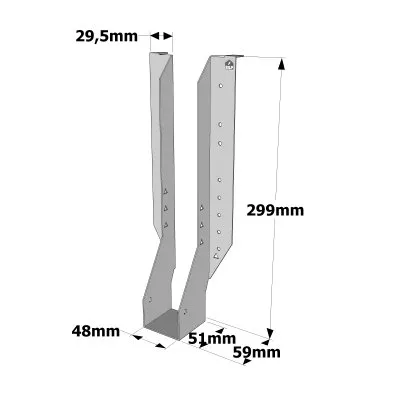

Etrier pour poutres en I - Réf. IUSE299/48

EN STOCK
Expédition immédiate disponible pour 11 unité(s).
6€60
  HT  / sabot
(7.92 € TTC)
    • 48mm
    • 299mm
    • 1,2mm
    • Brides latérales
  • Autres choix

  • Référence
    IUSE299/48
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    51mm
  • Largeur (D)
    29.5mm
  • Profondeur (F)
    59mm
  • Perçages sur porté
    2Ø4
  • Perçages sur porteur
    16Ø4.3
  • Dimensions poutre
    45x300mm

Caractéristiques

Les étriers pour poutres en I possèdent les caractéristiques suivantes :

  • Fixation : Les étriers pour poutres en I assurent une fixation solide des poutres, évitant tout déplacement ou affaissement de la structure.
  • Support : Ils fournissent un support optimal, garantissant la stabilité des constructions en bois.
  • Structure : Conçus pour s’intégrer parfaitement dans les structures en bois, ils renforcent l’intégrité de l’ouvrage.
  • Poutre : Compatibles avec une large gamme de poutres en I, ils s’adaptent à divers types de projets.
  • Construction : Essentiels dans la construction de bâtiments résidentiels, commerciaux et industriels.
  • Bois : Idéaux pour les structures en bois, offrant une durabilité accrue.

Avantages

Utiliser des étriers pour poutres en I présente de nombreux avantages, tant en termes de sécurité que de performance :

  • Stabilité : Ils garantissent la stabilité des poutres, même sous des charges lourdes.
  • Résistance : Fabriqués en acier galvanisé, ces étriers offrent une résistance exceptionnelle à la corrosion et aux intempéries.
  • Sécurité : En assurant une fixation sécurisée, ils minimisent les risques de défaillance structurelle.
  • Durabilité : Leur conception robuste assure une longue durée de vie, même dans des conditions difficiles.
  • Installation : Faciles à installer grâce aux trous pré-percés, ils permettent un montage rapide et efficace.
  • Compatibilité : Adaptés à une variété de poutres en I, ils sont polyvalents et pratiques.
  • Intérieur et Extérieur : Utilisables aussi bien à l’intérieur qu’à l’extérieur, ils sont polyvalents et pratiques.

Applications

Les applications des étriers pour poutres en I sont variées et couvrent de nombreux aspects de la construction :

  • Charpente : Utilisés pour renforcer les joints de charpente, assurant une connexion solide entre les poutres et les autres éléments structurels.
  • Planchers : Essentiels pour la fixation des poutres de plancher, garantissant une répartition uniforme des charges et une stabilité accrue.
  • Toits : Permettent de fixer solidement les poutres de toit, offrant une résistance contre les forces de vent et de neige.

Domaines d’utilisation

Les étriers pour poutres en I sont utilisés dans divers domaines de la construction en bois :

  • Constructions extérieures : Résistance à la corrosion, idéaux pour terrasses, pergolas et abris de jardin.
  • Polyvalence : Adaptés pour tout projet nécessitant une structure en bois durable et sécurisée.


Étrier à brides latérales IUSE

Les étriers à brides latérales IUSE garantissent une mise en œuvre facilitée grâce aux brides supérieures, tout en assurant un maintien de la membrure basse par forte adhérence. Le clouage s’effectue sur les brides latérales après un prépositionnement possible avec le "speed-prong".

Caractéristiques

Déclarations de performance : FR-DoP-e17/0554 ;
Agréments techniques : ETA-17/0554 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 1,2 mm.

Avantages

  • Facile et rapide à installer,
  • Aucune pointe sur la solive,
  • Fixation par pression,
  • Compatible avec les poutres en I.

Applications

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé,
  • Porté : poutres en I.

Domaines d’utilisation

  • Planchers,
  • Fixation de solives,
  • Toitures,
  • Terrasses,
  • Chevêtres, ...

Données techniques

Dimensions

Film polyane sous la fondation et feutre bitumineux sous la traverse basse
  • 1 : Terre naturelle
  • 2 : Film polyane entre le sol naturel et la dalle en béton
  • 3 : Dalle en béton
  • 4 : Feutre bitumeux entre la dalle et la lisse basse
  • 5 : Ossature bois


texte=1|points=1920,1044,1844,1044,1745,1140|couleur=#ffffff|couleur_fleche=#ffffff
texte=2|points=2046,787,1971,787,1855,847|couleur=#ffffff|couleur_fleche=#ffffff
texte=3|points=2302,625,2225,625,2025,475|couleur=#ffffff|couleur_fleche=#ffffff
texte=4|points=2219,313,2144,313,2025,390
texte=5|points=2222,191,2145,191,2053,247
Maisonnette Ariane : composant du plafond
  • 1 : Carrelage de la salle de bain
  • 2 : Plafond de la salle de bain
  • 3 : Bâche étanche ou papier goudronné

Au niveau du plafonnage, poser une bâche ou du papier goudronné au-dessus du plafond pour que l’humidité ne puisse pas pénétrer puis endommager les éléments de la toiture.


texte=1|points=1732,1278,1512,1266|couleur=#ffffff|couleur_fleche=#ffffff
texte=2|points=1792,245,1740,245,1636,561|couleur=#ffffff|couleur_fleche=#ffffff
texte=3|points=1664,114,1610,114,1519,374|couleur=#ffffff|couleur_fleche=#ffffff

RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t Ø4.3 Ø4
IUSE199/48 45 200 48 199 51 29.5 59 1.2 10 2
IUSE219/48 45 220 48 219 51 29.5 59 1.2 12 2
IUSE239/48 45 240 48 239 51 29.5 59 1.2 14 2
IUSE299/48 45 300 48 299 51 29.5 59 1.2 16 2
IUSE359/48 45 360 48 359 51 29.5 59 1.2 20 2
IUSE399/48 45 400 48 399 51 29.5 59 1.2 22 2
IUSE239/50 47 240 50 239 51 29.5 59 1.2 14 2
IUSE299/50 47 300 50 299 51 29.5 59 1.2 16 2
IUSE239/56 53 240 56 239 51 29.5 59 1.2 14 2
IUSE299/56 53 300 56 299 51 29.5 59 1.2 16 2
IUSE199/61 58-60 200 61 199 51 29.5 59 1.2 10 2
IUSE219/61 58-60 220 61 219 51 29.5 59 1.2 12 2
IUSE239/61 58-60 240 61 239 51 29.5 59 1.2 14 2
IUSE249/61 58-60 249 61 249 51 29.5 59 1.2 14 2
IUSE299/61 58-60 300 61 299 51 29.5 59 1.2 16 2
IUSE359/61 58-60 360 61 359 51 29.5 59 1.2 20 2
IUSE399/61 58-60 400 61 399 51 29.5 59 1.2 22 2
IUSE219/66 63 220 66 219 51 29.5 59 1.2 12 2
IUSE239/66 63 240 66 239 51 29.5 59 1.2 14 2
IUSE299/66 63 300 66 299 51 29.5 59 1.2 16 2
IUSE359/66 63 360 66 359 51 29.5 59 1.2 20 2
IUSE399/66 63 400 66 399 51 29.5 59 1.2 22 2
IUSE219/73 70 220 73 219 51 29.5 59 1.2 12 2
IUSE239/73 69-70 240 73 239 51 29.5 59 1.2 14 2
IUSE294/73 70 295 73 294 51 29.5 59 1.2 16 2
IUSE299/73 69-70 300 73 299 51 29.5 59 1.2 16 2
IUSE349/73 70 350 73 349 51 29.5 59 1.2 20 2
IUSE359/73 70 360 73 359 51 29.5 59 1.2 20 2
IUSE399/73 70 400 73 399 51 29.5 59 1.2 22 2
IUSE199/92 89 - 90 200 92 199 51 29.5 59 1.2 10 2
IUSE219/92 89 - 90 220 92 219 51 29.5 59 1.2 12 2
IUSE239/92 89 - 90 240 92 239 51 29.5 59 1.2 14 2
IUSE254/92 89 - 90 255 92 219 51 29.5 59 1.2 14 2
IUSE299/92 89 - 90 300 92 239 51 29.5 59 1.2 16 2
IUSE355/92 89 - 90 356 92 254 51 29.5 59 1.2 20 2
IUSE359/92 89 - 90 360 92 299 51 29.5 59 1.2 20 2
IUSE399/92 89 - 90 400 92 355 51 29.5 59 1.2 22 2
IUSE405/92 89 - 90 406 92 359 51 29.5 59 1.2 22 2
IUSE294/98 95-97 295 98 399 51 29.5 59 1.2 16 2
IUSE359/98 95-97 360 98 405 51 29.5 59 1.2 20 2
IUSE399/98 95-97 400 98 294 51 29.5 59 1.2 22 2
IUSE239/100 96 240 100 239 359 51 29.5 59 1.2 14 2
IUSE249/100 97 250 100 249 399 51 29.5 59 1.2 14 2
IUSE299/100 96-97 300 100 299 51 29.5 59 1.2 16 2
IUSE349/100 97 350 100 349 51 29.5 59 1.2 20 2

Valeurs Caractéristiques - Clouage Total

Film polyane sous la fondation et feutre bitumineux sous la traverse basse
  • 1 : Terre naturelle
  • 2 : Film polyane entre le sol naturel et la dalle en béton
  • 3 : Dalle en béton
  • 4 : Feutre bitumeux entre la dalle et la lisse basse
  • 5 : Ossature bois


texte=1|points=1920,1044,1844,1044,1745,1140|couleur=#ffffff|couleur_fleche=#ffffff
texte=2|points=2046,787,1971,787,1855,847|couleur=#ffffff|couleur_fleche=#ffffff
texte=3|points=2302,625,2225,625,2025,475|couleur=#ffffff|couleur_fleche=#ffffff
texte=4|points=2219,313,2144,313,2025,390
texte=5|points=2222,191,2145,191,2053,247
Volume de la cabine de douche
  • Volume 0 : Le volume 0 est le volume intérieur du receveur de douche et de la baignoire. (Couleur grise sur les images)
  • Volume 1 : Le volume 1 est délimité par la couleur rouge sur les images. Horizontalement : la surface circonscrite par le bord extérieur de la baignoire et/ou du receveur de douche.
    Verticalement : à 2,25 m au-dessus du sol, du fond de la baignoire ou du receveur de douche.
  • Volume 2 : Le volume 2 est le volume situé à 0,6 m au bord du volume 1. (Couleur verte sur les images)
  • Volume caché : C’est le volume accessible trouvé au-dessous de la baignoire et de la cabine de douche.
  • Hors volume : C’est le volume qui se trouve dans la pièce et qui n’est pas défini comme volume 0, 1, 2 ou volume caché.


texte=Hors volume|points=2049,273,2108,273,2210,486|couleur=#ffffff|couleur_fleche=#ffffff
texte=VOLUME 2|points=1666,931,1618,931,1550,562|couleur=#ffffff|couleur_fleche=#ffffff
texte=VOLUME 1|points=795,936,960,909,999,795
texte=VOLUME 0|points=1101,1189,1168,1189,1221,1106|couleur=#ffffff|couleur_fleche=#ffffff

texte=0,6m|points=690,379,925,379|type_legende=double_fleche_texte_dessus|couleur=#ffffff|couleur_fleche=#ffffff

texte=
|points=325,44,669,70|type_legende=trait
texte=2,25m|points=340,48,414,1163|type_legende=double_fleche_texte_dessus

RéférencesDimensions poutre [mm]FixationsValeurs Caractéristiques [kN]
Largeur Hauteur Porteur Porté R1,k
Qté Qté C18 C24 SCL
N3.75x30 N3.75x30 N3.75x30
IUSE199/48 45 200 10 2 7.9 9.5 13.5
IUSE219/48 45 220 12 2 10.5 12 16.2
IUSE239/48 45 240 14 2 13 14 18.9
IUSE299/48 45 300 16 2 14.8 16 21.6
IUSE359/48 45 360 20 2 16.7 18 24.3
IUSE399/48 45 400 22 2 16.7 18 24.3
IUSE239/50 47 240 14 2 13 14 18.9
IUSE299/50 47 300 16 2 14.8 16 21.6
IUSE239/56 53 240 14 2 13 14 18.9
IUSE299/56 53 300 16 2 14.8 16 21.6
IUSE199/61 58-60 200 10 2 7.9 9.5 13.5
IUSE219/61 58-60 220 12 2 10.5 12 16.2
IUSE239/61 58-60 240 14 2 13 14 18.9
IUSE249/61 58-60 249 14 2 13 14 18.9
IUSE299/61 58-60 300 16 2 14.8 16 21.6
IUSE359/61 58-60 360 20 2 16.7 18 24.3
IUSE399/61 58-60 400 22 2 16.7 18 24.3
IUSE219/66 63 220 12 2 10.5 12 16.2
IUSE239/66 63 240 14 2 13 14 18.9
IUSE299/66 63 300 16 2 14.8 16 21.6
IUSE359/66 63 360 20 2 16.7 18 24.3
IUSE399/66 63 400 22 2 16.7 18 24.3
IUSE219/73 70 220 12 2 10.5 12 16.2
IUSE239/73 69-70 240 14 2 13 14 18.9
IUSE294/73 70 295 16 2 14.8 16 21.6
IUSE299/73 69-70 300 16 2 14.8 16 21.6
IUSE349/73 70 350 20 2 16.7 18 24.3
IUSE359/73 70 360 20 2 16.7 18 24.3
IUSE399/73 70 400 22 2 16.7 18 24.3
IUSE199/92 89 - 90 200 10 2 7.9 9.5 13.5
IUSE219/92 89 - 90 220 12 2 10.5 12 16.2
IUSE239/92 89 - 90 240 14 2 13 14 18.9
IUSE254/92 89 - 90 255 14 2 13 14 18.9
IUSE299/92 89 - 90 300 16 2 14.8 16 21.6
IUSE355/92 89 - 90 356 20 2 16.7 18 24.3
IUSE359/92 89 - 90 360 20 2 16.7 18 24.3
IUSE399/92 89 - 90 400 22 2 16.7 18 24.3
IUSE405/92 89 - 90 406 22 2 16.7 18 24.3
IUSE294/98 95-97 295 16 2 14.8 16 21.6
IUSE359/98 95-97 360 20 2 16.7 18 24.3
IUSE399/98 95-97 400 22 2 16.7 18 24.3
IUSE239/100 96 240 14 2 13 14 18.9
IUSE249/100 97 250 14 2 13 14 18.9
IUSE299/100 96-97 300 16 2 14.8 16 21.6
IUSE349/100 97 350 20 2 16.7 18 24.3

Dans le cas d’un effort au soulèvement, insérer 2 pointes N3.75x30 mm à 45° dans la membrure basse.

Valeurs Caractéristiques - Clouage Partiel

Volume de la cabine de douche
  • Volume 0 : Le volume 0 est le volume intérieur du receveur de douche et de la baignoire. (Couleur grise sur les images)
  • Volume 1 : Le volume 1 est délimité par la couleur rouge sur les images. Horizontalement : la surface circonscrite par le bord extérieur de la baignoire et/ou du receveur de douche.
    Verticalement : à 2,25 m au-dessus du sol, du fond de la baignoire ou du receveur de douche.
  • Volume 2 : Le volume 2 est le volume situé à 0,6 m au bord du volume 1. (Couleur verte sur les images)
  • Volume caché : C’est le volume accessible trouvé au-dessous de la baignoire et de la cabine de douche.
  • Hors volume : C’est le volume qui se trouve dans la pièce et qui n’est pas défini comme volume 0, 1, 2 ou volume caché.


texte=Hors volume|points=2049,273,2108,273,2210,486|couleur=#ffffff|couleur_fleche=#ffffff
texte=VOLUME 2|points=1666,931,1618,931,1550,562|couleur=#ffffff|couleur_fleche=#ffffff
texte=VOLUME 1|points=795,936,960,909,999,795
texte=VOLUME 0|points=1101,1189,1168,1189,1221,1106|couleur=#ffffff|couleur_fleche=#ffffff

texte=0,6m|points=690,379,925,379|type_legende=double_fleche_texte_dessus|couleur=#ffffff|couleur_fleche=#ffffff

texte=
|points=325,44,669,70|type_legende=trait
texte=2,25m|points=340,48,414,1163|type_legende=double_fleche_texte_dessus

RéférencesDimensions poutre [mm]FixationsValeurs Caractéristiques [kN]
Largeur Hauteur Porteur Porté R1,k
Qté Qté C18 C24 SCL
N3.75x30 N3.75x30 N3.75x30
IUSE199/48 45 200 6 - 4.7 5.7 8.1
IUSE219/48 45 220 6 - 4.7 5.7 8.1
IUSE239/48 45 240 8 - 7.4 8 10.8
IUSE299/48 45 300 8 - 7.4 8 10.8
IUSE359/48 45 360 10 - 9.3 10 13.5
IUSE399/48 45 400 12 - 11.1 12 16.2
IUSE239/50 47 240 8 - 7.4 8 10.8
IUSE299/50 47 300 8 - 7.4 8 10.8
IUSE239/56 53 240 8 - 7.4 8 10.8
IUSE299/56 53 300 8 - 7.4 8 10.8
IUSE199/61 58-60 200 6 - 4.7 5.7 8.1
IUSE219/61 58-60 220 6 - 4.7 5.7 8.1
IUSE239/61 58-60 240 8 - 7.4 8 10.8
IUSE249/61 58-60 249 8 - 7.4 8 10.8
IUSE299/61 58-60 300 8 - 7.4 8 10.8
IUSE359/61 58-60 360 10 - 9.3 10 13.5
IUSE399/61 58-60 400 12 - 11.1 12 16.2
IUSE219/66 63 220 6 - 4.7 5.7 8.1
IUSE239/66 63 240 8 - 7.4 8 10.8
IUSE299/66 63 300 8 - 7.4 8 10.8
IUSE359/66 63 360 10 - 9.3 10 13.5
IUSE399/66 63 400 12 - 11.1 12 16.2
IUSE219/73 70 220 6 - 4.7 5.7 8.1
IUSE239/73 69-70 240 8 - 7.4 8 10.8
IUSE294/73 70 295 8 - 7.4 8 10.8
IUSE299/73 69-70 300 8 - 7.4 8 10.8
IUSE349/73 70 350 10 - 9.3 10 13.5
IUSE359/73 70 360 10 - 9.3 10 13.5
IUSE399/73 70 400 12 - 11.1 12 16.2
IUSE199/92 89 - 90 200 6 - 4.7 5.7 8.1
IUSE219/92 89 - 90 220 6 - 4.7 5.7 8.1
IUSE239/92 89 - 90 240 8 - 7.4 8 10.8
IUSE254/92 89 - 90 255 8 - 7.4 8 10.8
IUSE299/92 89 - 90 300 8 - 7.4 8 10.8
IUSE355/92 89 - 90 356 10 - 9.3 10 13.5
IUSE359/92 89 - 90 360 10 - 9.3 10 13.5
IUSE399/92 89 - 90 400 12 - 11.1 12 16.2
IUSE405/92 89 - 90 406 12 - 11.1 12 16.2
IUSE294/98 95-97 295 8 - 7.4 8 10.8
IUSE359/98 95-97 360 12 - 11.1 12 13.5
IUSE399/98 95-97 400 12 - 11.1 12 16.2
IUSE239/100 96 240 8 - 7.4 8 10.8
IUSE249/100 97 250 8 - 7.4 8 10.8
IUSE299/100 96-97 300 8 - 7.4 8 10.8
IUSE349/100 97 350 10 - 9.3 10 13.5

Dans le cas d’un effort au soulèvement, insérer 2 pointes N3.75x30 mm à 45° dans la membrure basse.

Valeurs Caractéristiques - Soulèvement

RéférencesFixationsValeurs Caractéristiques [kN]
Porté R2,k
Qté Type C18 C24 SCL
IUSE n N3.75x30 n * 1,86 n * 2,0 n * 2,7

Pour reprendre des efforts au soulèvement, les pointes torsadées doivent être insérées dans les perçages inférieurs (insertion à 45° dans la membrure basse) et dans les perçages triangulaires (des renforts d’âme sont alors nécessaires).

Nombre de pointes n : n doit être un nombre pair (2, 4, 6 ou 8). Le nombre maximum de pointes est 8.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
