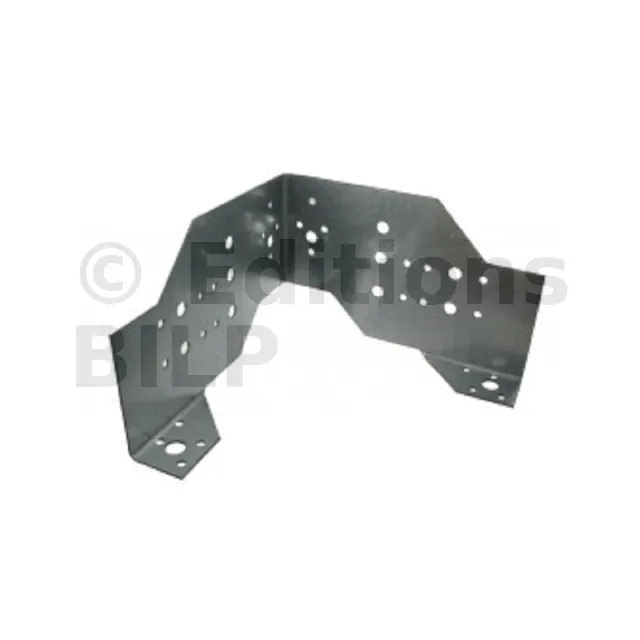

Connecteur pour panneaux bois - Réf. FCC_25

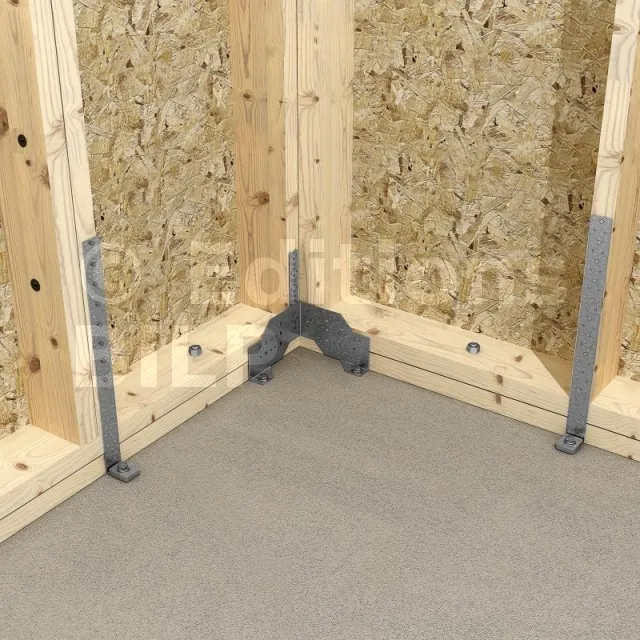

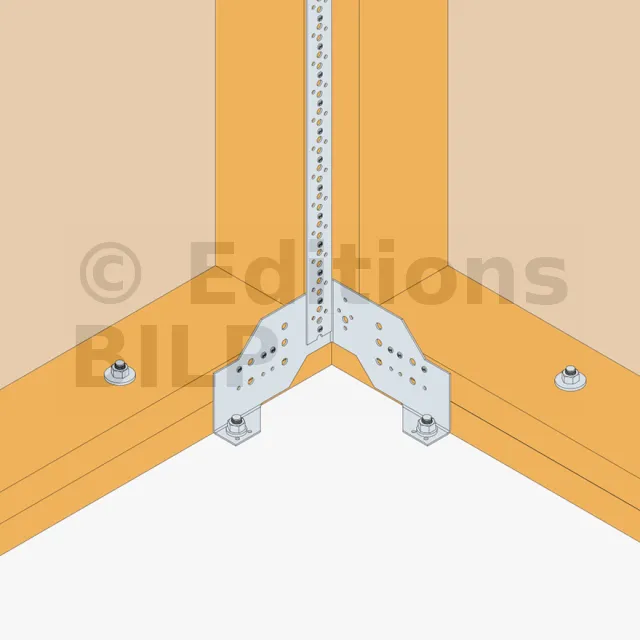

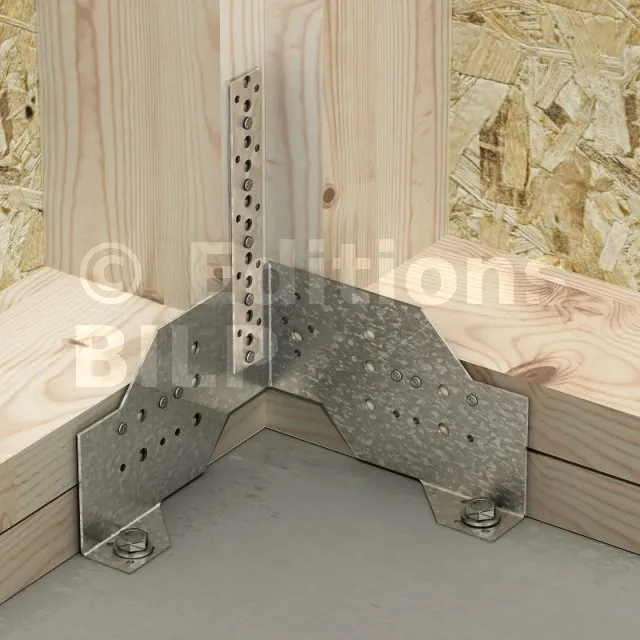

Le connecteur pour panneau bois FCC assure la liaison de murs d‘ossature sur dalle béton. Les trous de pointes et de boulons permettent d‘adapter la fixation en fonction des configurations. Cette référence peut éventuellement être associée à un feuillard perforé type FP30 à fixer sur les montants.

bientôt DISPO
Expédition estimée dans 10 jours.
11€34
  HT  / pièce
soit 283.58€ pour 25 pièces
(340.30 € TTC)

  • Référence
    FCC_25
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (B)
    190mm
  • Perçages Aile B
    6Ø3.8
  • Perçages Aile A
    6Ø3.8
  • Hauteur (C)
    118mm
  • Profondeur (A)
    190mm
  • Perçages
    Dalle béton : Ø12 ; Panneaux bois : Ø5 - Ø9

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346.
  • Epaisseur : 2 mm.

Avantages

  • Produit idéal pour la Maison Ossature Bois,
  • Bonne visibilité des lisses et bas de montants,
  • Complémentaire du feuillard FP30.

Applications

Support

  • Porteur : bois, béton,
  • Porté : bois.

Domaines d’utilisation

  • Montants ossature bois.

Données techniques

Dimensions

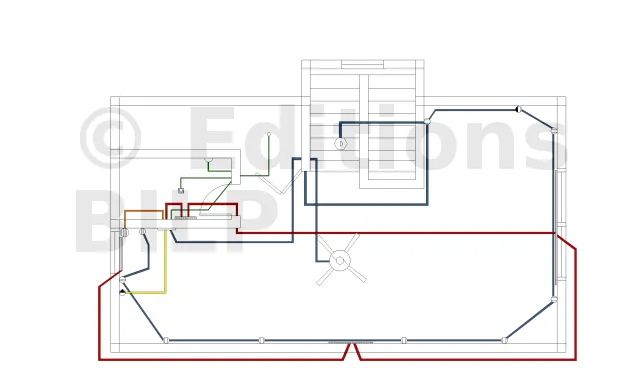

Schéma électrique d’une maisonnette

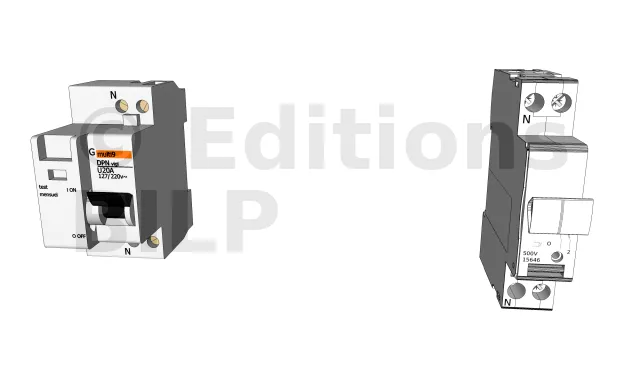

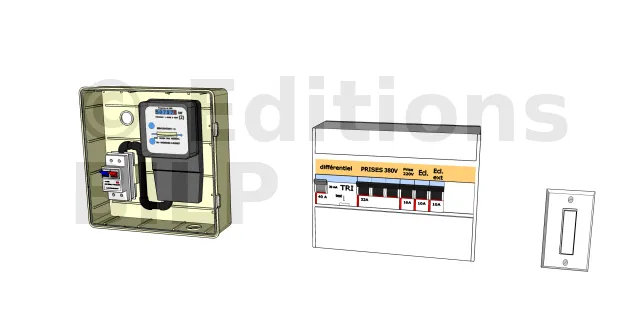

  • 1 : Disjoncteur
  • 2 : Eclairage
  • 3 : Câble
  • 4 : Ventilateur pour la chambre
  • 5 : Interrupteur
  • 6 : Détecteur de fumée
  • 7 : Appareil pour l’air conditionné
  • 8 : Prise
  • 9 : Ventilateur pour la salle d’eau
  • 10 : Eclairage pour la salle d’eau
  • 11 : Chauffage


texte=Escalier|points=1249,316,1238,316|couleur_fleche=#ffffff
texte=Chambre|points=1864,855,1864,867|couleur_fleche=#ffffff
texte=Salle d’eau|points=499,654,486,654|couleur_fleche=#ffffff

texte=1|points=732,1019,695,1019,643,894
texte=2|points=743,1252,706,1252,649,1306
texte=3|points=1855,1016,1819,1016,1764,907
texte=4|points=1468,967,1429,967,1351,987
texte=5|points=1926,513,1964,513,2008,437
texte=6|points=1359,753,1321,753,1320,567
texte=7|points=343,905,464,905
texte=8|points=348,1172,392,1172,462,1140
texte=9|points=621,731,697,731
texte=10|points=907,513,870,513,810,618
texte=11|points=358,1021,396,1021,459,985

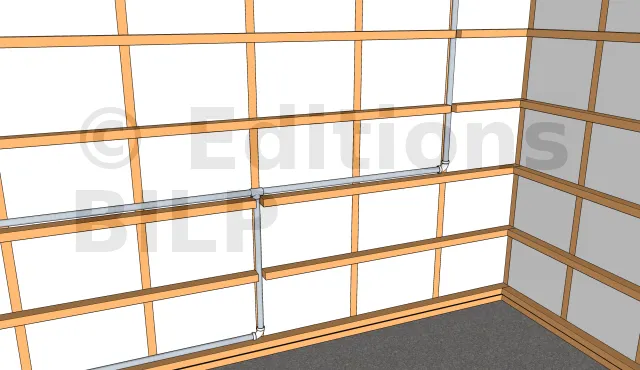

Passage à travers l’ossature secondaire
  • 1 : Tuyauterie
  • 2 : Ossature principale + isolant
  • 3 : Ossature secondaire + isolant
  • 4 : Coupure pour passage des tuyaux verticaux


texte=1|points=1141,1184,1018,1184
texte=2|points=1176,318,1085,318
texte=3|points=1531,863,1492,863,1451,975
texte=4|points=1123,870,1086,870,1023,803
texte=4|points=1850,312,1813,312,1770,406


RéférencesDimensions [mm]Perçages
A B C Ep. Dalle béton Panneaux bois
FCC 190 190 118 2 Ø12 Ø5 - Ø9

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
