Vis BOIS structurelle (ossature bois, charpente, renforcement...) - Réf. ESCRFTZ8.0X300

bientôt DISPO
Expédition estimée dans 10 jours.
249€87
  HT  / boite de 50 vis
(299.84 € TTC)
    • 8mm
    • 300mm
    • Acier électrozingué jaune
    • SIMPSON Strong-Tie
    • Boite de 50 vis
  • Autres choix

  • Référence
    ESCRFTZ8.0X300
  • Fabrication
    Française
  • Couleur(s)
    Jaune

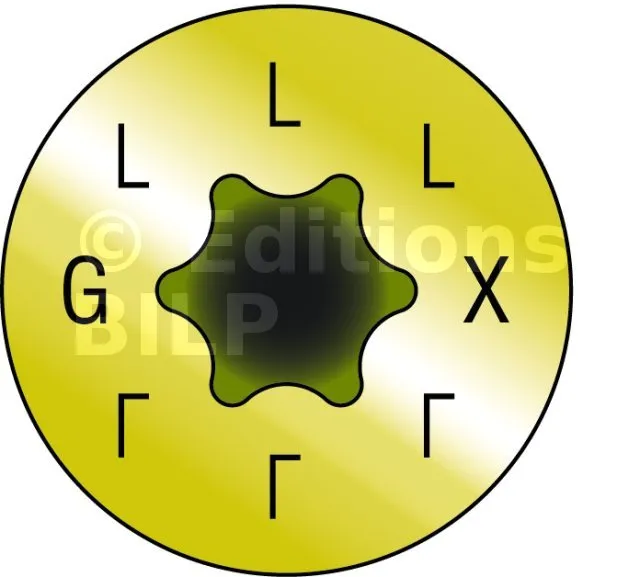

  • Empreinte
    T-40
  • Marque
    SIMPSON Strong-Tie
  • Diamètre de la tête
    5.2 mm
  • Longueur du filet
    290 mm
  • Finition
    Finition bichromatée suivant NF EN ISO 2081
  • Revêtement
    -
  • Styles de Filetage
    -
  • Taille d’empreinte
    -
  • Évaluation technique européenne
    -
  • Homologation SKH
    -

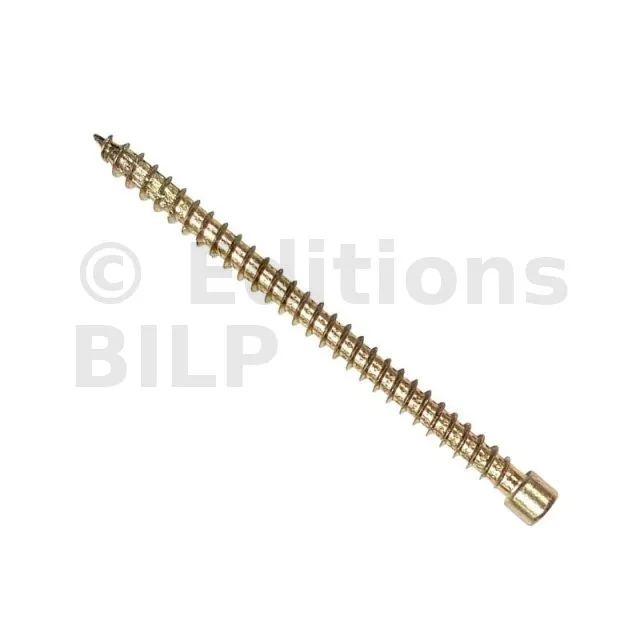

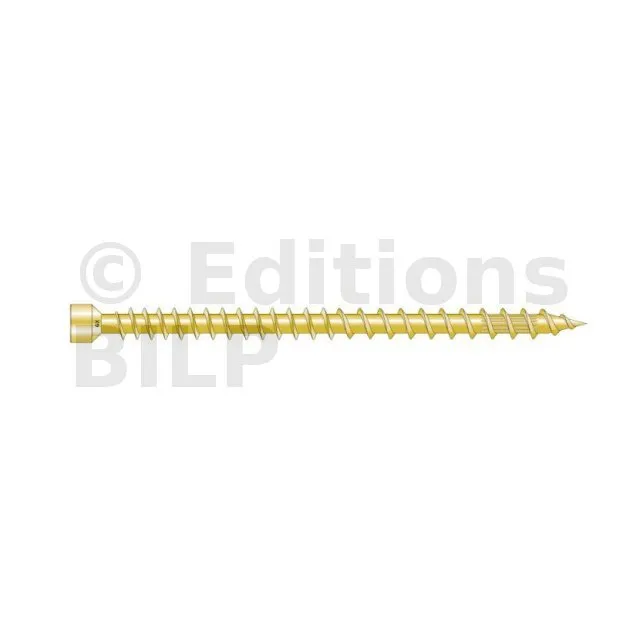

Vis bois structurelle à tête cylindrique filetage total ESCRFTZ

La vis à bois structurelle à tête cylindrique filetage total ESCRFTZ est conçue pour l’ossature bois et la charpente. Cette référence est utilisée pour une large gamme d’applications dans la construction bois professionnelle.

Caractéristiques

Agréments techniques : EN-ETA-13/0796

Déclarations de performance : FR-DoP-e13/0796

Matière

  • Acier zingué jaune,
  • Finition bichromatée suivant NF EN ISO 2081.

Avantages

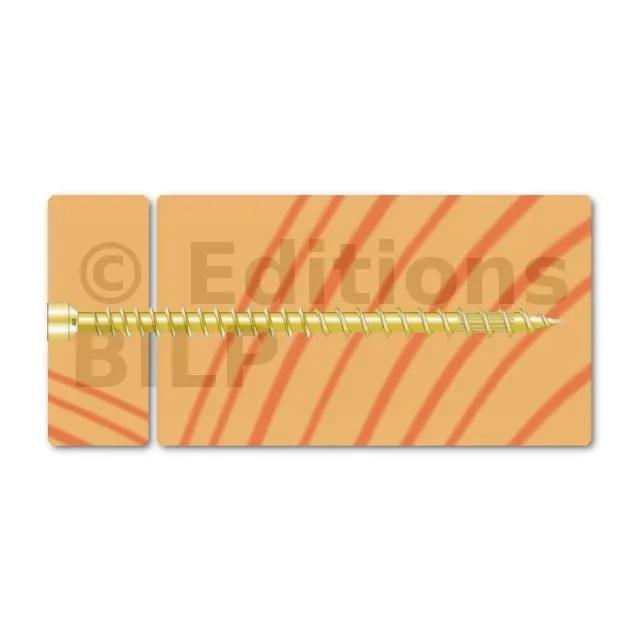

  • Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
  • Filetage total : excellentes valeurs d’arrachement et de compressions,

Applications

Support

  • Bois massif,
  • Bois lamellé-collé,
  • Panneaux à base de bois.

Domaines d’utilisation

  • Assemblages bois sur bois, renforcements, bois lamellé, CLT, panneaux à base de bois,
  • Idéal pour les applications par paires croisées.

Données techniques

Dimensions


Technique de raccordement d’une toiture sur un mur creux
  • 1 : Mur creux
  • 2 : Revêtement
  • 3 : Solin à grillage
  • 4 : Bande de solin
  • 5 : Pontet
  • 6 : Bac acier
  • 7 : Bande d’arase
  • 8 : Muralière

Dans ce cas de figure, le solin à grillage permet non seulement d’éviter l’infiltration d’eau mais permet aussi une bonne adhérence de l’enduit ainsi qu’une finition parfaite. Il est fixé au mur par recouvrement de mortier et par vissage.


texte=1|points=528,191,615,191,800,254
texte=2|points=528,300,615,300,993,371
texte=3|points=528,417,615,417,941,702
texte=4|points=528,541,615,541,938,804
texte=5|points=528,682,615,682,935,821
texte=6|points=528,799,615,799,1000,857
texte=7|points=528,922,615,922,913,909
texte=8|points=528,1040,615,1040,935,944
Technique de raccordement d’une toiture sur une ossature en bois
  • 1 : Ossature en bois
  • 2 : Contreventement OSB
  • 3 : Mur de bardage
  • 4 : Tasseaux de bardage
  • 5 : Bande de solin
  • 6 : Bac acier
  • 7 : Chevron
  • 8 : Muralière
  • 9 : Fixation de la muralière

Le solin est fixé au droit des montants de l’ossature à l’aide de vis inoxydables et est recouvert par les murs de bardage.


texte=1|points=582,89,715,89,915,183
texte=2|points=582,212,715,212,1002,341
texte=3|points=582,352,715,352,1047,492
texte=4|points=582,486,715,486,1028,605
texte=5|points=582,621,715,621,1026,696
texte=6|points=582,760,715,760,1172,833
texte=7|points=582,883,715,883,1092,913
texte=8|points=582,1013,1040,956
texte=9|points=582,1128,715,1128,1087,993


RéférencesDimensions fixations [mm]Embout
d l da d1 lg
ESCRFTZ8.0X120 8 120 10.2 5.2 110 T-40
ESCRFTZ8.0X140 8 140 10.2 5.2 130 T-40
ESCRFTZ8.0X160 8 160 10.2 5.2 150 T-40
ESCRFTZ8.0X200 8 200 10.2 5.2 190 T-40
ESCRFTZ8.0X220 8 220 110.2 5.2 210 T-40
ESCRFTZ8.0X240 8 240 10.2 5.2 230 T-40
ESCRFTZ8.0X300 8 300 10.2 5.2 290 T-40

Valeurs Caractéristiques

RéférencesMoment d’écoulement plastique caractéristique [Nm]Paramètre de résistance caractéristique à l’arrachement [N/mm²]Résistance caractéristique en traction - ftens,k [kN]Paramètre de résistance caractéristique à la traversée de tête [Nm]
ESCRFTZ8.0 20.3 13.1 - 24.1
