Ancrage pour montant d’ossature 40x292x52mm épaisseur 2mm - Réf. AH29050/2-FR

bientôt DISPO
Expédition estimée dans 10 jours.
9€55
  HT  / Ancrage
(11.46 € TTC)
    • 40mm
    • 52mm
    • 292mm
  • Autres choix

  • Référence
    AH29050/2-FR
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    AH29050/2-FR : acier galvanisé S250GD + Z275 suivant NF EN 10346 ; Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud.
  • Marque
    SIMPSON Strong-Tie
  • Perçages Aile B
    1Ø13
  • Perçages Aile A
    23Ø5
  • Largeur
    40mm

Caractéristiques

Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346, ép 2 mm,
  • Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud, ép 10mm.

Avantages

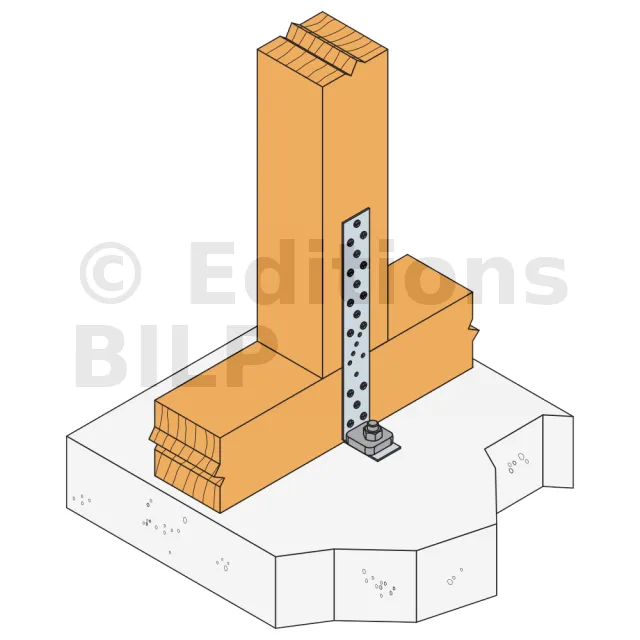

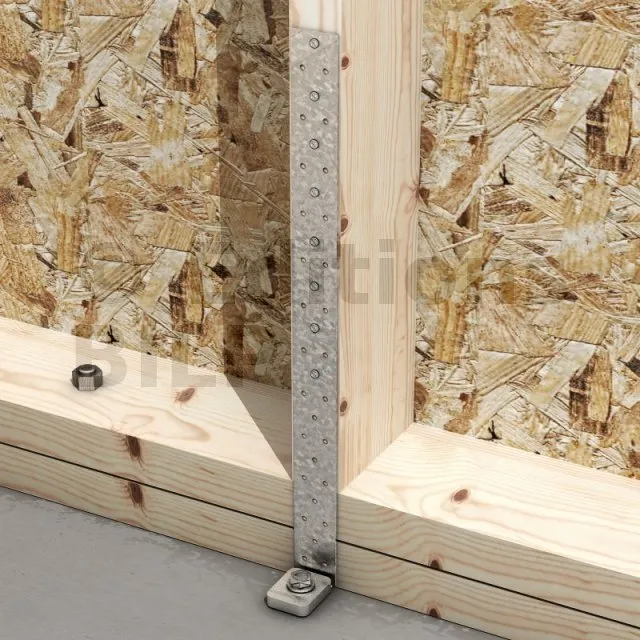

  • Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,
  • Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
  • Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : la dissipation d‘énergie s‘effectue ainsi au niveau du couturage.

Applications

Support

  • Porteur : bois, béton,
  • Porté : bois.

Domaines d’utilisation

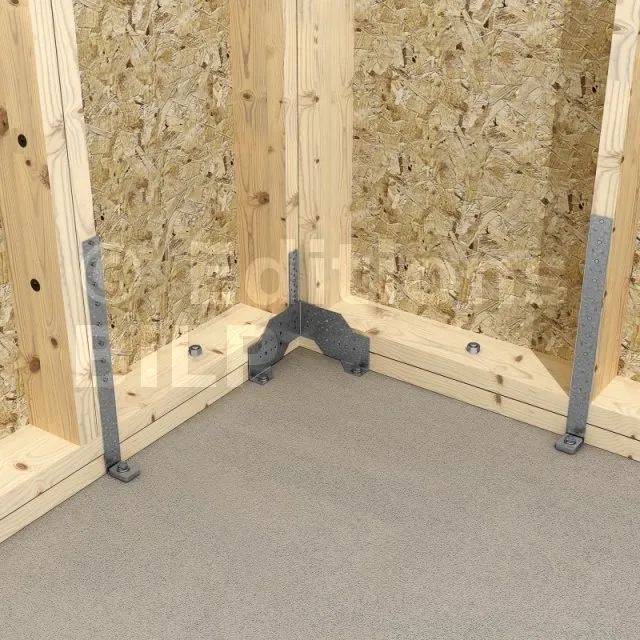

  • Montants ossature bois.

Données techniques

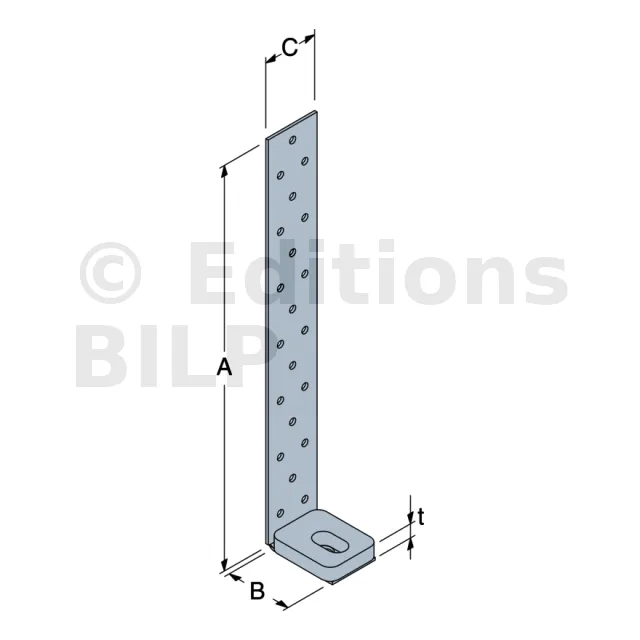

Dimensions

Pose des bandes de joints auto-adhésives
  • Enduisez le muret de soubassement de mortier étanche.
  • Appliquez un produit bitumeux sur le béton pour éviter la remontée capillaire.
  • Posez les bandes de joints auto-adhésives.
Pose des bandes bitumeuses
  • Repérez les emplacements des tiges filetées et marquez-les sur les bandes.
  • Faites des trous puis posez les bandes.
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø13
AH29050/2-FR 292 52 40 2 23 1
AH39050/2-FR 390 52 40 2 27 1
AH49050/2-FR 492 52 40 2 36 1
AH29050/4-FR 294 54 40 4 23 1
AH39050/4-FR 394 54 40 4 27 1
AH49050/4-FR 494 54 40 4 36 1

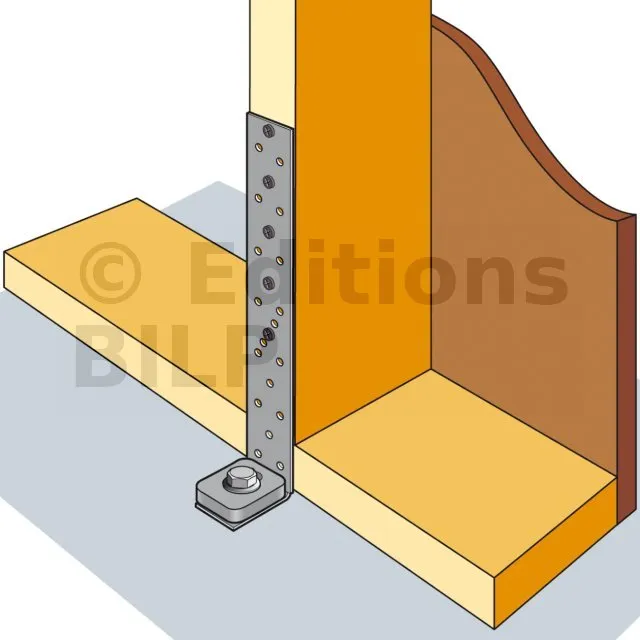

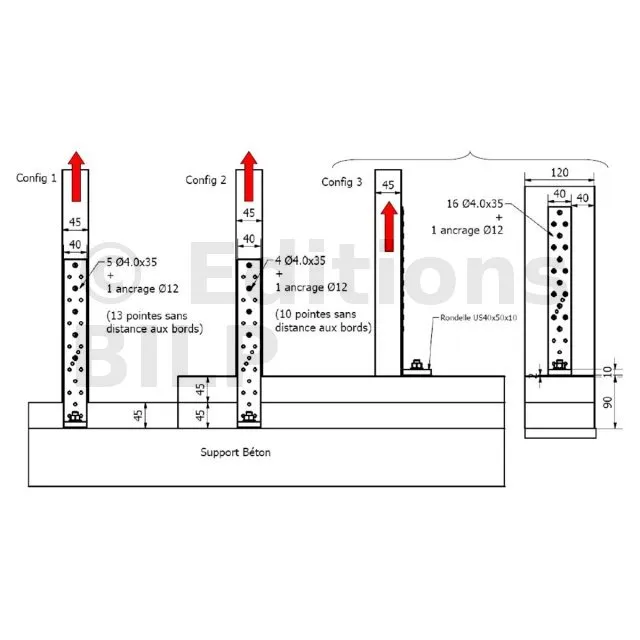

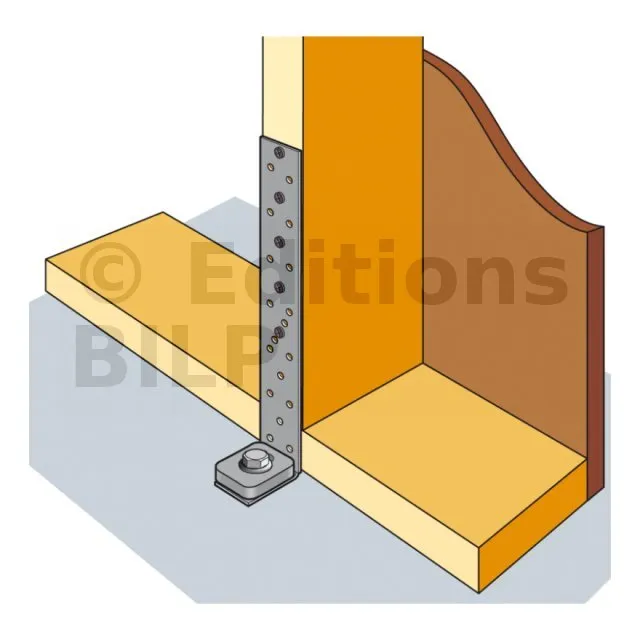

Valeurs caractéristiques - Configuration 1 - 1 lisse basse 45 mm

Etanchéification terminée
Repérer les passages des ancrages

Poser la lisse basse à coté des tiges filetées déjà ancrées puis tracer le diamètre des tiges sur la lisse.

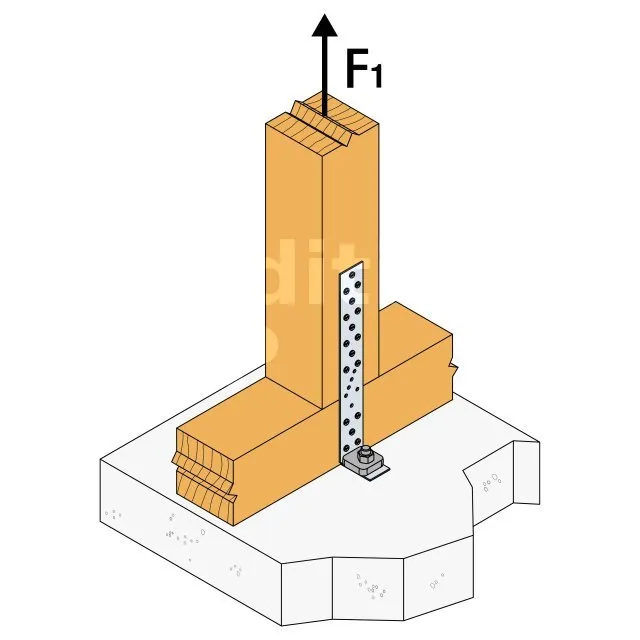

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN]
Aile A Aile B R1.k(1) R1.k(3)
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35
AH29050/2-FR 5 CNA 1 Ø12 8.3 11.1 8.3
AH39050/2-FR 7 CNA 1 Ø12 11.6 13.8 8.4
AH49050/2-FR 9 CNA 1 Ø12 13.8 13.8 8.4
AH29050/4-FR 5 CNA 1 Ø12 8.3 11.1 8.3
AH39050/4-FR 7 CNA 1 Ø12 11.6 15.5 8.4
AH49050/4-FR 9 CNA 1 Ø12 14.9 18 8.4

Pour la configuration 1, l’utilisation de 1 WA M12-119/20 ou AT-HP + LMAS12/150 est conseillée.

(1)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : (2.23 x Fd / Nr.d)1.5 + (0.79 x Fd / Vr.d)1.5 < 1.

(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon WA est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N=110 mm, ccr.sp = 215 mm et l’espacement est supérieur à scr.N=220 mm, scr.sp = 430 mm.

Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.

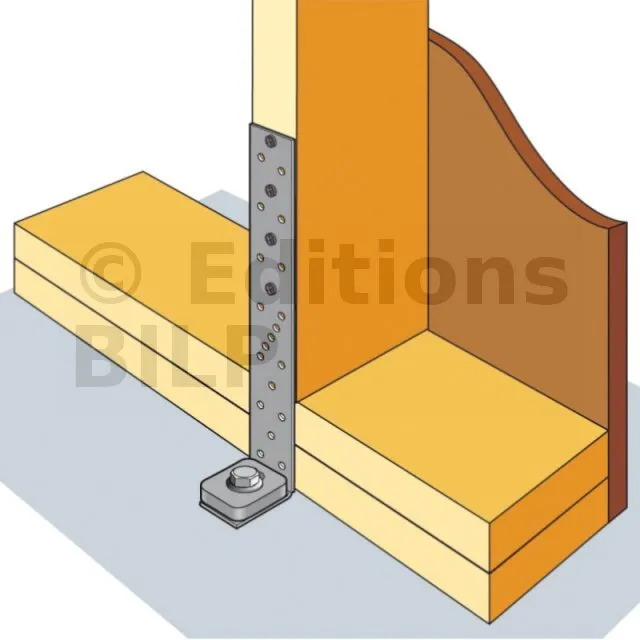

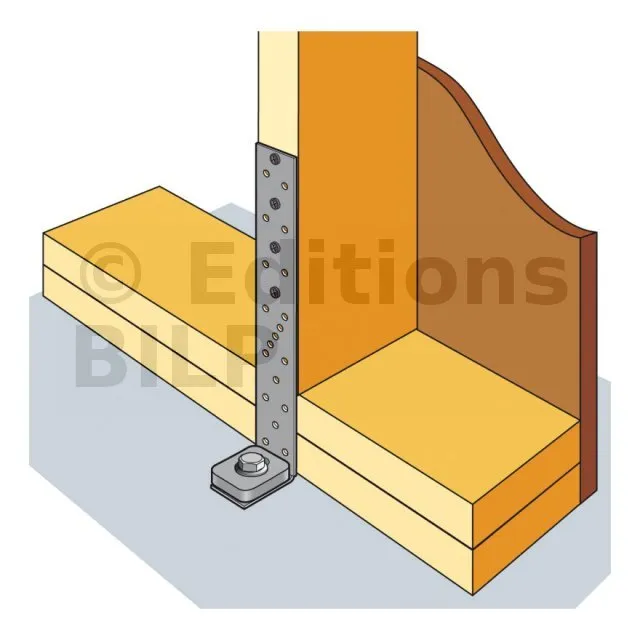

Valeurs caractéristiques - Configuration 2 - 2 lisses basses total max 100 mm

Mesurer les positions des tiges sur le muret

Mesurer puis marquer sur la règle la largeur de la lisse basse et le diamètre de la tige filetée.
Repérer les passages des ancrages

Poser la lisse basse à coté des tiges filetées déjà ancrées puis tracer le diamètre des tiges sur la lisse.

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN]
Aile A Aile B R1.k(1) R1.k(3)
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35
AH29050/2-FR 4 CNA 1 Ø12 6.6 8.9 6.6
AH39050/2-FR 7 CNA 1 Ø12 10 13.3 8.4
AH49050/2-FR 9 CNA 1 Ø12 13.3 13.8 8.4
AH29050/4-FR 5 CNA 1 Ø12 6.6 8.9 6.6
AH39050/4-FR 7 CNA 1 Ø12 10 13.3 8.4
AH49050/4-FR 9 CNA 1 Ø12 13.3 17.8 8.4

Pour la configuration 2, l’utilisation de 1 WA M12-119/20 ou AT-HP + LMAS12/150 est conseillée.

(1)La valeur caractéristique donnée est basée sur l’hypothèse d’une duréee de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : (2.23 x Fd / Nr.d)1.5 + (0.79 x Fd / Vr.d)1.5 < 1.

(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une duréee de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon WA est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N=110 mm, ccr.sp = 215 mm and l’espacement est supérieur à scr.N=220 mm, scr.sp = 430 mm.

Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.

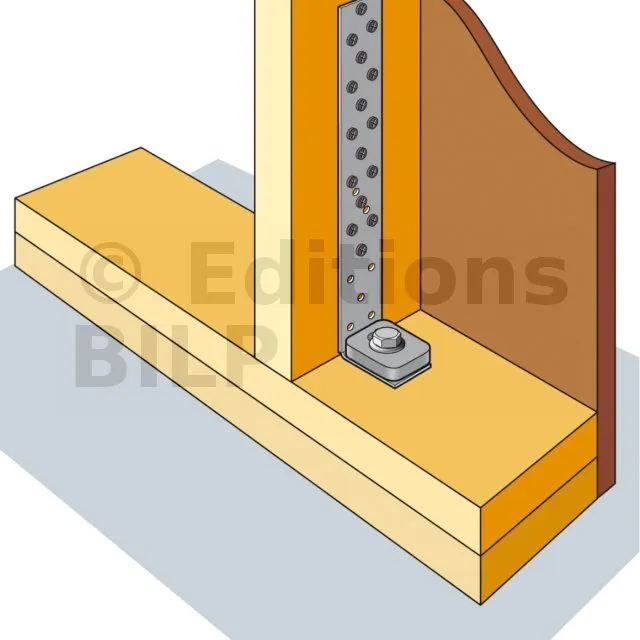

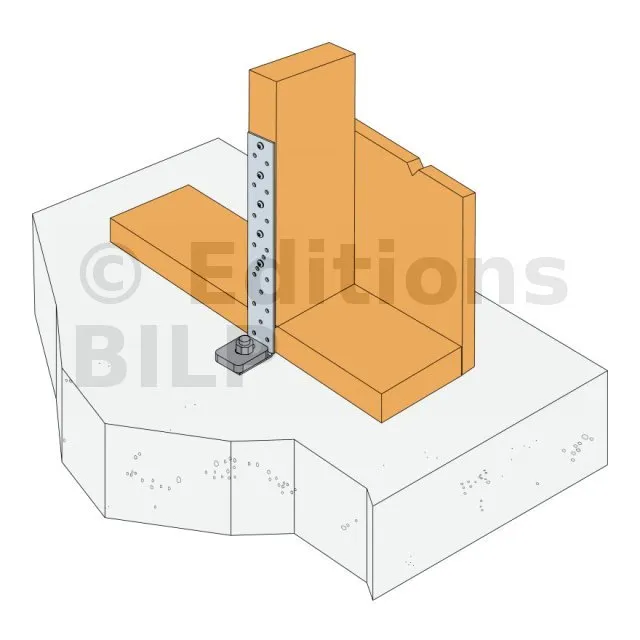

Valeurs caractéristiques - Configuration 3 - Intérieur mur

Reporter ces résultats sur les lisses basses
Repérer les passages des ancrages

Poser la lisse basse à coté des tiges filetées déjà ancrées puis tracer le diamètre des tiges sur la lisse.

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN]
Aile A Aile B R1.k(1) R1.k(3)
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35
AH29050/2-FR 16 CNA 1 Ø12 11.4 11.4 11
AH39050/2-FR 16 CNA 1 Ø12 11.4 11.4 11
AH49050/2-FR 16 CNA 1 Ø12 11.4 11.4 11
AH29050/4-FR 16 CNA 1 Ø12 17.3 17.3 11
AH39050/4-FR 16 CNA 1 Ø12 17.3 17.3 11
AH49050/4-FR 16 CNA 1 Ø12 17.3 17.3 11

* L’utilisation de pointes Ø4,0x50 dans la configuration 3 n’est possible que si l’épaisseur du montant est supérieure à 50 mm.

Pour la configuration 3, l’utilisation de 1 WA M12-219/120 ou AT-HP + LMAS12/150 est conseillée. est conseillée.

(2)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : ( (Fd +4.92 kN) / Nr.d)1.5 + (0.9 x Fd / Vr.d)1.5 < 1 et NRk.s ≥ 45.6 kN ; da ≥ 12 mm ; dn ≥ 8.8 mm.

(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon WA est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N =110 mm, ccr.sp = 215 mm et l’espacement est supérieur à scr.N = 220 mm, scr.sp = 430 mm.

Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.
