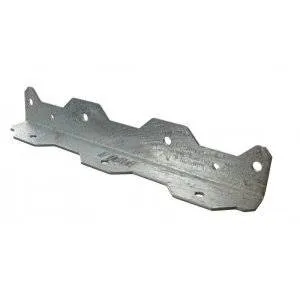

Cornière pour marche

Les cornières pour marche TAZ permettent la mise en œuvre simple et rapide de marche d’escalier.

Caractéristiques

Agréments techniques : ETA-06/0106

Déclarations de performance : FR-DoP-e06/0106

Matière

  • Acier galvanisé Z350
  • Epaisseur : 2,5 mm.

Avantages

  • Permet la fixation de 2 marches avec TA10Z,
  • Mise en œuvre rapide.

Applications

  • Vis connecteurs acier sur bois SSH6.0X40

Support

  • Porteur : Bois,
  • Porté : bois massif, bois composite, panneaux.

Domaines d’utilisation

  • Support de marche,
  • Support d’étagère et cornière,
  • Console,
  • Petites menuiseries.

Données techniques

Dimensions


Positionnement des climatiseurs

Le positionnement d’un climatiseur ne doit pas se faire au hasard. L’installateur doit suivre les règles d’usage suivantes :

  • éviter de diriger la sortie d’air frais vers les lieux de positionnement des occupants,
  • positionner les climatiseurs portatifs proche des ouvertures de façon à minimiser la longueur du dégagement des calories à travers le tuyau d’évacuation,
  • suivre les indications prescrites du produit. Par exemple : l’unité intérieure d’un climatiseur split fixe mural doit surplomber de 2 m le sol, l’unité extérieure doit être placée à une certaine distance maximale de l’unité intérieure.

Toutefois, pendant la phase de conception du projet, il est toujours recommandé de concevoir un bâtiment bioclimatique. Ceci permet d’éviter une surconsommation en énergie, en termes de refroidissement et d’éviter d’avoir un système énergivore qui, sur le long terme, sera désagréable pour l’économie familiale.


texte=Bon|points=1735,299,1773,299,1822,234|couleur=#ffffff|couleur_fleche=#ffffff
texte=Bon|points=704,450,667,450,637,527|couleur=#ffffff|couleur_fleche=#ffffff
texte=Mauvais|points=660,767,621,767,620,909|couleur=#ffffff|couleur_fleche=#ffffff
texte=Mauvais|points=1277,1274,1228,1274|couleur=#ffffff|couleur_fleche=#ffffff

texte=Zone dégagée|points=1003,573,1002,573|couleur=#ffffff|couleur_fleche=#ffffff
texte=Zone dégagée|points=1421,706,1420,706|couleur=#ffffff|couleur_fleche=#ffffff

texte=Zone occupée|points=1142,984,1142,985|couleur=#ffffff|couleur_fleche=#ffffff
Climatiseur SPLIT
  • 1 : Split intérieur
  • 2 : Split extérieur
  • 3 : Air ambiant aspiré
  • 4 : Calories rejetées
  • 5 : Air frais
  • 6 : Tuyau de circulation de fluide


texte=1|points=1000,230,921,230,879,437|couleur=#ffffff|couleur_fleche=#ffffff
texte=2|points=432,742,511,742,796,836
texte=3|points=1303,301,1230,301,1189,499|couleur=#ffffff|couleur_fleche=#ffffff
texte=4|points=570,1220,646,1220,698,1117
texte=5|points=1438,406,1362,406,1315,636|couleur=#ffffff|couleur_fleche=#ffffff
texte=6|points=856,147,776,147,714,442|couleur=#ffffff|couleur_fleche=#ffffff
La mise en place des tapée

La méthode de mise en place des tapées est identique à l’étape 4 dans l’article Pose des baies et fenêtres.

texte=Tapée|points=1155,819,923,823,545,1051|couleur=#000000|couleur_fleche=#000000


RéférencesDimensionsFixationsValeurs Caractéristiques [kN]
A B C Ep Nombre Type
Marche Longeron
TA9Z-R 38.1 38.1 210 2.5 3 2 Ø6,0x40 6.3
TA10Z-R 38.1 38.1 260 2.5 4 3 Ø6,0x40 8.5
