Clip pour poutres en I

Le clip ZS assure la fixation des entretoises entre les poutres en I dans une configuration plancher.

Caractéristiques

Déclarations de performance : FR-DoP-e17/0554

Agréments techniques : ETA-17/0554

Matière

  • Acier galvanisé DX51D + Z275 suivant NF EN 10346,
  • Épaisseur : 0,9 mm.

Données techniques

Valeurs Caractéristiques

Climatiseur monobloc mobile
  • 1 : climatiseur
  • 2 : absorption de l’air intérieur
  • 3 : rejet d’air chaud vers l’extérieur
  • 4 : rejet d’air refroidi vers l’intérieur


texte=1|points=1684,1178,1605,1178,1460,1106|couleur=#ffffff|couleur_fleche=#ffffff
texte=2|points=1531,1323,1455,1323,1370,1109|couleur=#ffffff|couleur_fleche=#ffffff
texte=3|points=842,136,917,136,917,289
texte=4|points=1626,977,1551,977,1492,1024|couleur=#ffffff|couleur_fleche=#ffffff
texte=5|points=752,335,811,335,972,385

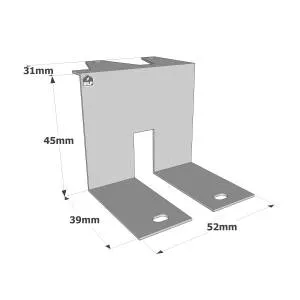

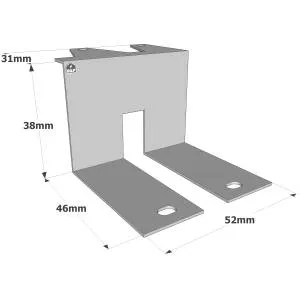

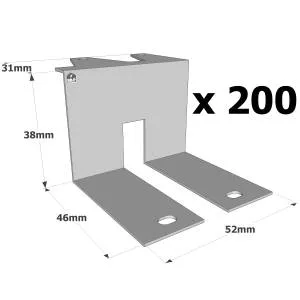

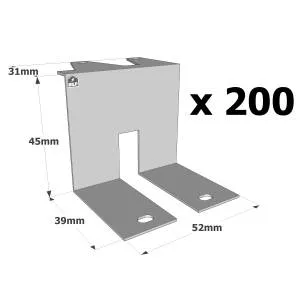

RéférencesDimensions [mm]FixationsValeurs Caractéristiques [kN]
A B C F Ep. Bois C24 Poutre en I
ZS38N 52 38 46 31 0.9 4 ø3.75x30 3.6 3.8
ZS45N 52 45 39 31 0.9 4 ø3.75x30 3.6 3.8

Avantages

  • Le clip ZS permet l’utilisation des chutes de poutres en I en tant qu’entretoises, réduisant ainsi le gaspillage et les coûts.
  • Fixation robuste et durable : Assure une connexion solide entre les éléments structurels, garantissant la stabilité et la longévité des constructions.
  • Installation facile et rapide : Conçu pour être installé rapidement, il simplifie le travail des professionnels et réduit le temps passé sur le chantier.

Applications

Support

Les clips ZS sont conçus pour une utilisation polyvalente dans divers contextes de construction, assurant des fixations fiables et robustes.

  • Porteur : Bois massif, bois composite, bois lamellé-collé, ...
  • Porté : poutre en I, LVL, PSL, LSL, ...

Domaines d’utilisation

  • Fixation de solives : Assurez la solidité de vos structures de plancher avec des fixations robustes.
  • Chevêtres : Facilitez l’installation de chevêtres avec une connexion stable et durable.
  • Entretoises : Garantissez une distribution uniforme des charges grâce à une fixation efficace des entretoises.
  • Poutres en I : Optimisez l’assemblage de poutres en I pour des structures fiables.
  • Plancher : Renforcez vos configurations de plancher avec des clips ZS pour une stabilité accrue.
