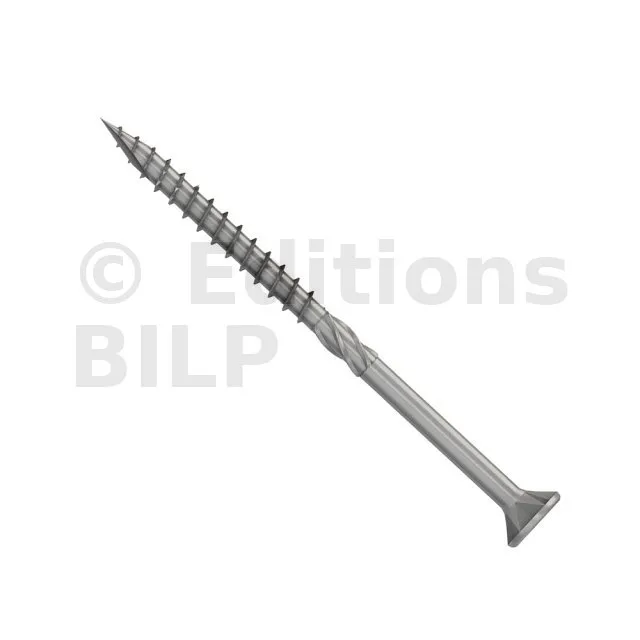

Vis bois tête fraisée SIMPSON Impreg®+ pour l’EXTERIEUR

Nouvelle vis TTZNFS - Revêtement Impreg +
EN STOCK
Expédition immédiate disponible pour 2 unité(s).
21€58
  HT  / Boîte de 200 vis
(25.90 € TTC)

  • Référence
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre de la tête
    9.5mm
  • Longueur du filet
    30mm
  • Taille d’empreinte
    T-25
  • Matériau
    Revêtement Impreg®+

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Vis bois tête fraisée - Impreg®+

La vis pour assemblages bois TTZNFS est préconisée pour les assemblages d’ossatures bois en extérieur.

Caractéristiques

Déclarations de performance : FR-DoP-h17/0011 ;

Matière

  • Revêtement Impreg®+.
  • Epaisseur du revêtement : 8 µm.

Avantages

  • Double cône : résistance à la rupture,
  • Nervures sous tête : peu d’éclat sur la surface du bois,
  • Alésoir : réduit le frottement, facilite la pénétration,
  • Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
  • Pointe anti-fendage : amorce parfaite même dans les bois durs.

Applications

Support

  • Bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation

  • Bois massif, lamellés dérivés du bois pour ossatures,
  • Planchers OSB sur poutres en I et solives en bois massif,
  • Montants pour pose de systèmes ITE, ...

Données techniques

Dimensions


Fixer le montant avec le poteau de reprise

avec des pointes D4L100.
Fixer la lisse basse aux montants

Fixer les montants et les poteaux de reprise aux lisses basses avec deux vis D8L100 puis, renforcer la fixation avec des pointes D4L100.


RéférencesCode articleDimensions [mm]
d l da d1 lg1 lg2 Embout
TTZNFS5.0X50-200 74489 5 50 6.5 9.5 3.2 30 T-25
TTZNFS5.0X60-200 74490 5 60 6.5 9.5 3.2 35 T-25
TTZNFS5.0X70-100 74491 (cdt.100pcs) - 74492 (cdt.750pcs) 5 70 6.5 9.5 3.2 40 T-25
TTZNFS5.0X80-100 74493 (cdt.100pcs) - 74494 (cdt.650pcs) 5 80 6.5 4 9.5 40 T-25
TTZNFS5.0X90-100 74495 (cdt.100pcs) - 74496 (cdt.400pcs) 5 90 6.5 3.1 9.5 45 T-25
TTZNFS6.0X60-200 74504 6 60 6.5 11.6 3.8 35 T-30
TTZNFS6.0X70-100 74505 6 70 6 11.6 3.8 40 T-30
TTZNFS6.0X80-100 74506 (cdt.100pcs) - 74507 (cdt.450pcs) 6 80 6.5 11.6 3.8 40 T-30
TTZNFS6.0X90-100 74508 (cdt.100pcs) - 74509 (cdt.450pcs) 6 90 6.5 11.6 3.8 45 T-30
TTZNFS6.0X100-100 74497 (cdt.100pcs) - 74498 (cdt.300pcs) 6 100 6.5 11.6 3.8 60 T-30
TTZNFS6.0X120-100 74499 (cdt.100pcs) - 74500 (cdt.250pcs) 6 120 6.5 11.6 3.8 70 T-30
TTZNFS6.0X140-100 74501 6 140 6.5 11.6 3.8 70 T-30
TTZNFS6.0X160-100 74502 6 160 6.5 11.6 3.8 70 T-30

Propriétés Caractéristiques

RéférencesMoment d’écoulement plastique caractéristique - My,k [Nm]Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²]Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²]Résistance caractéristique en traction - ftens,k [kN]
TTZNFS5.0 7602 13.2 18.2 9.3
TTZNFS6.0 12280 17.2 20.3 12.4

Voir l’ITTR ou l’ETE correspondantes pour plus de détails.
