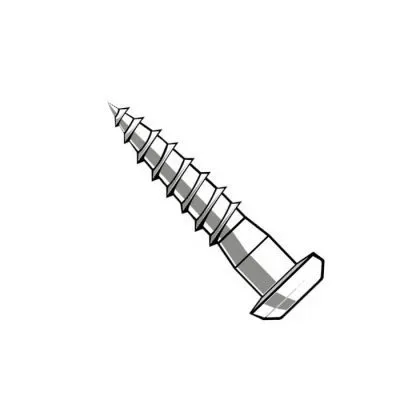

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X25

Ces vis ont été étudiées pour faciliter la mise en œuvre des équerres et des connecteurs. La tête conique assure un contact complet avec le connecteur ce qui favorise la transmission des efforts. L’empreinte T permet de maintenir la vis lors du montage.

EN STOCK
Expédition immédiate disponible pour 6 unité(s).
19€88
  HT  / boîte de 250 vis
(23.85 € TTC)
    • 25mm
    • Acier électrozingué blanc
    • SIMPSON Strong-Tie
    • Boîte de 250 vis
  • Autres choix

  • Référence
    CSA5.0X25
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre (D1)
    5mm
  • Empreinte
    T20
  • Diamètre de la tête
    8.3mm
  • Longueur du filet
    19mm

Caractéristiques

Agréments techniques : ETA-04/0013
Déclarations de performance : FR-DoP-e04/0013

Matière

  • Acier électro-zingué blanc.

Vissage

  • Embout T 20.

Avantages

  • Forme conique sous tête : contact total de la pointe avec le connecteur,
  • Filetage spécifique au bois : pénétration facile et rapide,
  • Pas de fendage du bois,
  • Haute résistance à l‘arrachement,
  • Préconisée dans le cadre d’une résistance au feu d’une demi-heure.

Applications

Support

  • Porteur : bois massif, bois composite, lamellé collé,
  • Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation

  • Sabots de charpente,
  • Équerres d’assemblage,
  • Feuillards.

Dimensions


Poser le pare-pluie
  • 1 : pare-pluie
  • 2 : rabattement du pare-pluie

Poser le pare-pluie avec un petit rabattement sur la maçonnerie existante d’une longueur qui ne devrait pas dépasser la limite du bardage afin d’avoir un certain esthétisme.


texte=1|points=1767,1140,1675,1140,1353,894
texte=2|points=1767,770,1675,770,1595,629
Scotcher le pare-pluie au mur
  • 1 : pare-pluie
  • 2 : scotch étanche à l’eau

Appliquer un scotch étanche à l’eau à la limite du pare-pluie : il permet de bloquer les petites fuites d’eau susceptibles de se produire.


texte=1|points=985,127,1053,127,1126,373
texte=2|points=1475,1130,1407,1130,1284,929


RéférencesDimensions [mm]EmboutQuantité par boîte
l lg d1 d dh
CSA5,0X25 25 19 3.15 4.85 8.3 T-20 250
CSA5,0X35-R 35 29 3.15 4.85 8.3 T-20 25
CSA5,0X35 35 29 3.15 4.85 8.3 T-20 250
CSA5,0X40 40 34 3.15 4.85 8.3 T-20 250
CSA5,0X50 50 44 3.15 4.85 8.3 T-20 250
CSA5.0X80-DE 80 74 3.15 4.85 8.3 T20 200

Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d’acier de 2 mm. Pour déterminer la résistance des vis dans d’autres conditions de classe de bois et d’épaisseur d’acier, référez-vous à l’ETE-04/0013.

Valeurs caractéristiques

RéférencesValeurs caractéristiques [kN]
Rax,k Rlat,k
CSA5,0X25 1.38 1.49
CSA5,0X35-R 2.11 1.99
CSA5,0X35 2.11 1.99
CSA5,0X40 2.47 2.25
CSA5,0X50 3.2 2.63
CSA5.0X80-DE 5.38 3.5

Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d’acier de 2 mm. Pour déterminer la résistance des vis dans d’autres conditions de classe de bois et d’épaisseur d’acier, référez-vous à l’ETE-04/0013.
