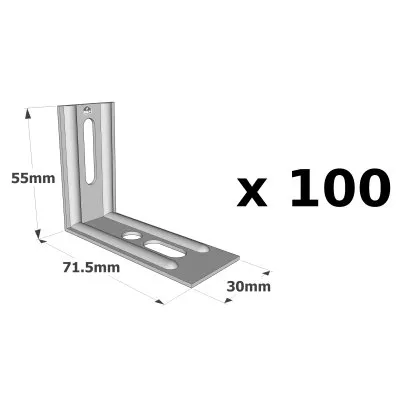

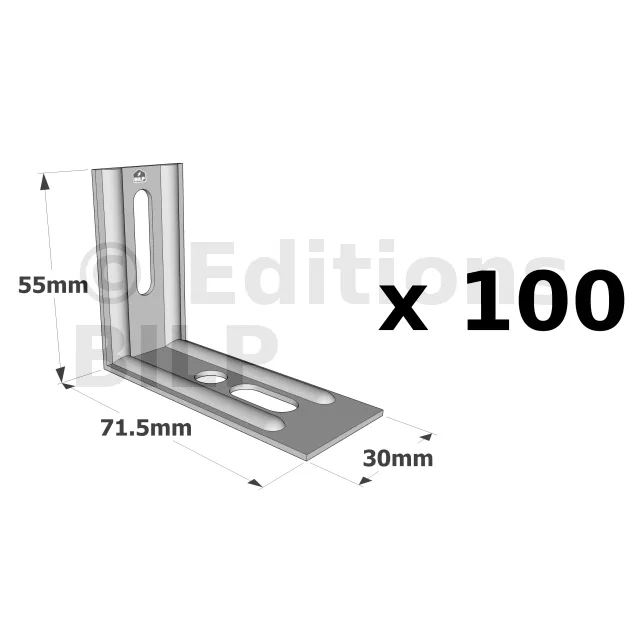

Équerres nervurées droites - Réf. END55/1.5_100

bientôt DISPO
Expédition estimée dans 8 jours.
0€45
  HT  / équerre
soit 44.71€ pour 100 équerres
(53.65 € TTC)
    • 55mm
    • 100 pièces
  • Autres choix

  • Référence
    END55/1.5_100
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    1.5mm
  • Code EAN
    3523140788203
  • Largeur
    30mm
  • Profondeur
    71.5mm
  • Perçages Aile B
    1Ø9 - 1Ø9x20
  • Perçages Aile A
    1Ø6.5x30

Équerres nervurées droites

Les équerres nervurées droites type END ont été entièrement réétudiées pour une plus grande polyvalence dans l‘utilisation qui en est faite.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Avantages :

  • Gamme large pour une variété d’utilisations,
  • Utilisable sur bois et sur béton,
  • Trous oblongs facilitant l’ajustement des assemblages,
  • Respecte le DTU36.5,
  • Gravure de la résistance sur l’équerre.

Applications

Support :

  • Porteur : bois, béton, acier...
  • Porté : menuiseries PVC, bois, aluminium, acier...

Domaines d’utilisation :

  • Fixation de menuiseries intérieures et extérieures,
  • Encadrement de portes et fenêtres,
  • Petites ossatures.

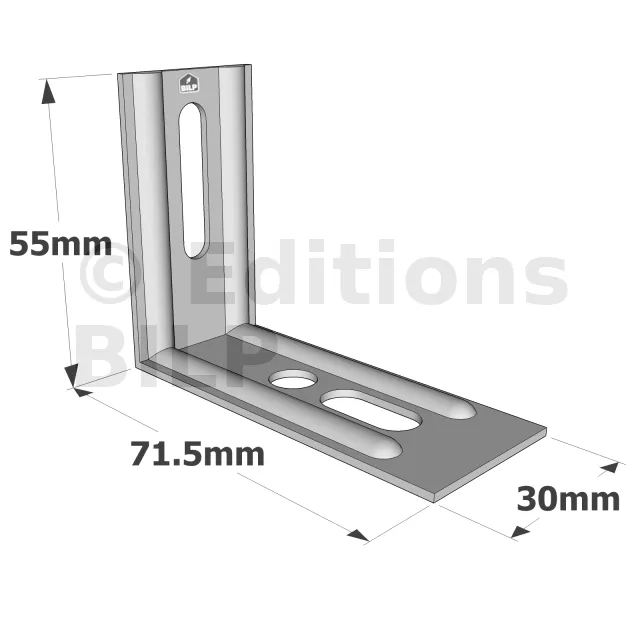

Dimensions et perçages


Coupe suivant la largeur

Utilisez un cutter, une planchette et une latte pour couper l’isolant. Placez la planchette sous l’isolant à couper, puis la latte sur la ligne de coupe pour servir de règle. Exercez une légère pression sur l’isolant avant de couper avec le cutter.
Repérage des emplacements des tirefonds et du boulon pour le pré-perçage

Il faut toujours pré-percer pour éviter l’éclatement du bois.
Prise de mesure

Les lattes ont une longueur plus courte que l’extension et les espacements entre les contre-lattes sont différents, ce qui nécessite des coupes pour aligner les extrémités des lattes d’une même rangée avec les axes des contre-lattes correspondantes.

RéférencesDimensions [mm]Perçages Aile APerçages Aile BValeurs Admissibles suivant DTU36.5 [daN]
A B C t Ø6.5 Ø6.5x20 Ø6.5x30 Ø6.5x45 Ø9 Ø9x20 R1.d
END40/1.5 40 71.5 30 1.5 - 1 - - 1 1 14.5
END55/1.5 55 71.5 30 1.5 - - 1 - 1 1 14.5
END70/1.5 70 71.5 30 1.5 1 - - 1 1 1 14.5
END85/1.5 85 71.5 30 1.5 1 - - 1 1 1 14.5
END100/1.5 100 71.5 30 1.5 2 - - 1 1 1 14.5
END115/1.5 115 71.5 30 1.5 3 - - 1 1 1 14.5
END130/1.5 130 71.5 30 1.5 4 - - 1 1 1 14.5
